Устройство стропильной системы крыши

Устройство стропильной системы крыши

Чтобы отстроенный дом прослужил много лет, будучи крепким и надежным, ему нужен не только хороший фундамент. Не менее значимым элементом является стропильная система крыши, которая принимает на себя все превратности непогоды. И она с честью должна выдержать нагрузки в виде порывов ветра, обильных снегопадов и сильных ливней. Поговорим о том, как устроена и как правильно построить эту систему.

Конструкция кровли

В плане следует учесть такой фактор, как конструкция. Конструкция кровельной системы может быть:

  • мансардной;
  • скатной;
  • односкатной;
  • плоской;
  • вальмовой;
  • многощипковой.

При строительстве частных домов обычно используются скатные, односкатные и мансардные кровельные системы.

Стандартную кровельную систему можно разделить на три основных элемента:

  • Кровельный материал. Он предназначен для выполнения 2 функций: придания привлекательности дому и для защиты от негативного влияния окружающей среды;
  • Изоляционный слой. Он предназначен для увеличения срока службы крыши;
  • Система стропил. В кровельной конструкции эта часть выполняет функцию каркаса.

Надежность и долговечность крыши зависит от качественного выполнения работ по монтажу каждого вышеперечисленного элемента кровли. Выбирать кровельную систему нужно в зависимости от бюджета, скорости строительства и нагрузки на крышу.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Снегозадержатели: способствуем безопасному сходу снега

Еще один важный элемент крыши – это снегозадержатели. Их главная задача – максимально предотвратить быстрое схождение снега по крыше, задержать его или «разрезать» на более мелкие и безопасные части. Придерживая большие части снега и льда от падения вниз, такие доборные элементы защищают фасад здания и людей, которые идут внизу.

Выбор современных снегозадержателей на сегодняшний день огромный: это и пластинчатые, и решетчастые, и зубчатые, и точечные системы. Их подбирают с учетом и эстетической функции, что тоже немаловажно. Особенно отводят душу при изготовлении снегозадержателей домашние мастера, вырезая из этих элементов причудливых героев мифических сказаний или просто симпатичных существ, которая как-бы заселяют поверхность крыши и в темноте пугают своими темными фигурами на ночном небе.

Разные снегозадержатели отличаются прежде всего специальной подковкой, на которой они крепятся. Именно она предотвращает риск лавинообразного схода снега. Снегорезы по типу зубьев просто разрезают снег на более мелкие части, но не особо задерживают его на крыше. В итоге снег падает на землю в безопасном количестве и не оказывает большого давления на саму кровлю. Для самых северных снежных регионов России без таких элементов обойтись невозможно.

А вот снегозадержатели в своем прямом назначении представляют собой стопоры для снега, максимально задерживая его на крыше. В доме, который расположен возле улицы или проходной зоны, такие должны быть обязательно.

Элементы кровли

Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.

Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.

Продухи — вентиляционные отверстия в скатной кровле.

Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

Читать еще:  Как правильно перекрыть крышу гаража рубероидом

Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

Воротник — защитная окантовка кровельным железом выступающих элементов кровли.

Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

Водосточная труба — труба, служащая для стока воды.

В чем разница между крышей и кровлей?

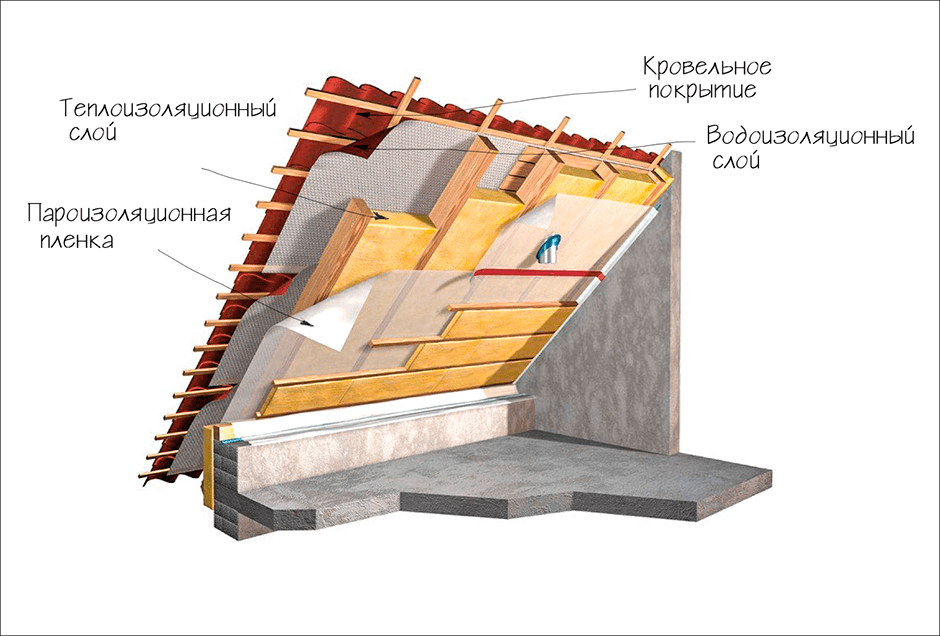

Крыша состоит из нескольких слоев, каждый из которых выполняет определенную задачу. Верхний слой крыши называется кровлей. Тот же самый нормативный документ определяет ее как элемент крыши, предохраняющий здание от проникновения атмосферных осадков. Кровля объединяет в себе, собственно, финишное кровельное покрытие, основание под ним, а также разнообразные аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения, эксплуатации и снегозадержания.

Кровля всегда на виду, поэтому именно для нее материалы обычно выбирают наиболее тщательно. Широкий ассортимент кровельных покрытий позволяет реализовать любые архитектурные фантазии, однако, по-настоящему надежной и функциональной крышу делают невидимые труженики – конструкционные слои, лежащие ниже уровня кровли.
Рассмотрим их подробнее.

Несущая конструкция

Само название этой части системы говорит о том, что именно она несет на себе основную нагрузку – помимо собственного веса всех кровельных слоев, несущая конструкция должна выдерживать вес выпадающего зимой снега, противостоять порывам ветра, а также быть готовой к случайным перегрузкам. Данные по снеговой и ветровой нагрузке, свойственной региону строительства, можно найти в СП 20.13330.2016 «Нагрузки и воздействия» или же в ТСН – территориальных строительных нормах. Прочность рассчитывают с запасом, как раз с учетом непредвиденных нагрузок – экстремальных снегопадов, ливней, обрушения вышележащих конструкций и прочих форс-мажорных обстоятельств.

Кстати, именно поэтому не стоит бояться использования тяжелых кровельных покрытий – керамической и минеральной черепицы. Грамотно спроектированная крыша способна легко выдерживать вес намного больший, чем 50-60 кг на квадратный метр!

Несущие конструкции могут быть железобетонными, деревянными или металлическими. Для возведения стропильных систем частных жилых домов чаще всего применяют сухую сортовую древесину, клееные кровельные балки и, изредка, стальные металлоконструкции.

Стропильная система ломаной мансардной крыши (комбинированная)

Краткий кровельный словарь

Мауэрлат – мощный брус, уложенный по периметру стен и обеспечивающий переход от не деревянной (бетонной, кирпичной, металлической и т.д.) конструкции к деревянной.

Лежни – элементы, служащие опорой для стоек и распределения точечной нагрузки по большей площади.

Прогон – деревянный брус, лежащий в плоскости ската параллельно мауэрлату. Он поддерживает стропила и не позволяет им прогнуться на длинных скатах или под весом тяжелых кровельных материалов.

Стойки – это вертикальные столбики, которые держат прогон и опираются на лежни.

Стропила – это основные элементы деревянной несущей конструкции крыш, формирующие скаты.

Пароизоляционный слой

Препятствует попаданию паров воды из внутренних помещений в толщу кровельной конструкции, а именно, в утеплитель.

Самый распространенный материал этого слоя – полиэтилен или пропилен. Правильно смонтированный пароизоляционный слой представляет собой монолитное покрытие без зазоров и отверстий. Перехлесты полотен должны быть надежно проклеены специальными клейкими лентами, равно как и места примыкания.

Теплоизоляционный слой (теплоизоляция)

Обеспечивает тепловой режим здания, соответствующий проекту. Этот слой может отсутствовать – например, на холодных чердаках.

Среди популярных утеплителей – минеральная вата, вспененный (EPS) и экструдированный (XPS) полистирол, а так же более современные варианты – пенополиуретан (PUR) и полиизоцианурат (PIR).

Нижний вентиляционный слой (нижний вентзазор)

Пустое пространство над слоем утеплителя, служащее для удаления из него влаги. Без нижнего вентзазора можно обойтись, если для создания следующего слоя будут использованы материалы с высокой паропроницаемостью.

Водоизоляционный слой

Водоизоляционные материалы должны быть непроницаемыми для влаги, но проницаемыми для водяного пара. Этим условиям идеально отвечают диффузионные мембраны и, в меньшей степени, различные перфорированные пленки.

Верхний вентиляционный слой (верхний вентзазор)

Расположен непосредственно под кровельным покрытием. С его помощью эвакуируется влага, случайным образом просочившаяся через дефекты кровельного покрытия. Воздух попадает в него снизу, через щель в карнизе, или через отверстия в перфорированных софитах, а выходит чаще всего в районе конька крыши через аэраторы, дефлекторы и другие вентиляционные выходы.

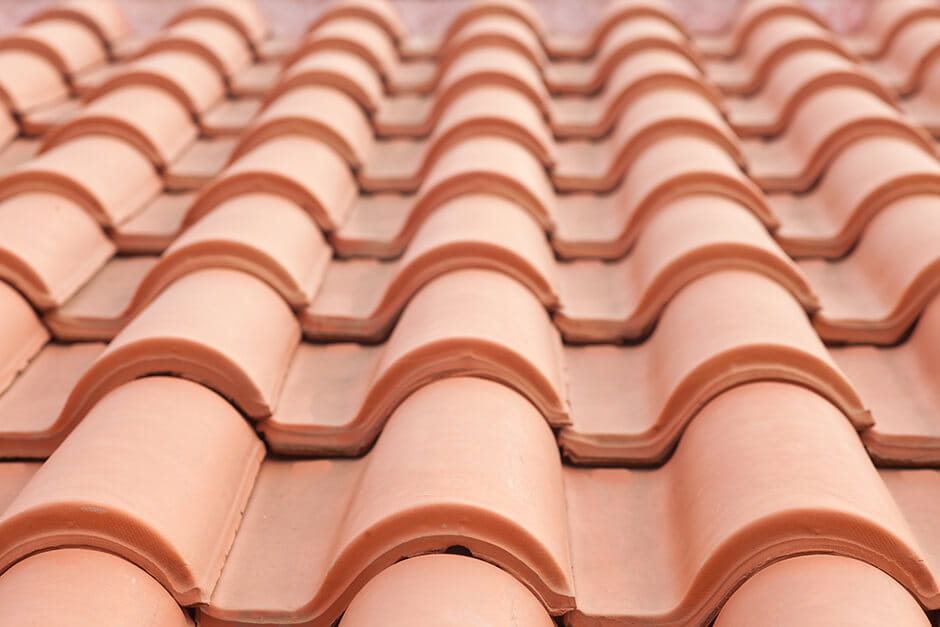

Кровельное покрытие

Это видимая часть крыши – натуральная или минеральная черепица, битумная черепица, металл, шифер, ондулин, деревянная дранка и даже солома! Каждый из этих материалов имеет свои достоинства и недостатки.

Это далеко не полный набор слоев. В разных проектах могут встречаться дополнительные разделительные, защитные, балластные, дренажные слои. Выбор и применение конкретных материалов и их взаимное расположение зависит от назначения крыши, действующих на нее нагрузок и особенностей архитектурного проекта.

Из каких конструктивных элементов состоит крыша

За основу разбора возьмем двускатную крышу, которая больше остальных конструкций используется в частном домостроении. Обязательно дополним информацию элементами, которые присутствуют в других крышах.

Читать еще:  Как выставить стропила на двухскатную крышу

Итак, строение крыши двускатной. Что входит в ее конструкцию:

Коньковый прогон.

Это брус, на который упираются стропильные ноги. Именно он формирует верхнюю часть крыши, называемую коньком. Сам прогон упирается или в опорные стойки, располагаемые равномерно на одинаковом расстоянии друг от друга, или на фронтоны, собранные из кирпича или блоков. В любом случае под брус устанавливают промежуточные стойки. Кстати, надо отметить, что коньковый прогон не обязательно сооружается из бруса. Можно использовать толстую доску (не меньше 50 мм): одну или сдвоенную.

Коньковый прогон на кровле Источник unit-miass.ru

    Это несколько брусов, уложенных по периметру дома, на которые упираются стропила своими нижними краями. Предназначение мауэрлата – распределить равномерно нагрузки от кровельной конструкции на стены строения. Главная задача производителя работ – правильно провести крепления мауэрлата к торцам стен. Делают это при помощи шпилек, проволоки, металлических скоб и прочих крепежных элементов.

    Мауэрлат, уложенный под стропильными ногами Источник indeco.ru

      Стропильные ноги.

      Именно с их помощью создают форму крыши, формируют скаты. Именно на них ложится основная нагрузка от кровельного материала и снежного покрытия. Укладывают их всегда под наклоном от конькового прогона до мауэрлата.

      В строительстве используют две разновидности стропильных ног: наслонные и висячие. Друг от друга они отличаются лишь тем, что первые своими верхними краями упираются в коньковый прогон. Вторые упираются друг в друга. То есть в крышах с висячими стропилами коньковый прогон отсутствует.

      Необходимо отметить, что если пролет здания не превышает 4,5 м, то стропильная система собирается только из стропил. Если пролет выше обозначенного параметра, то под стропильные ноги устанавливаются дополнительные элементы. Какие – разбираем ниже.

      Висячие и наслонные стропила Источник kayabaparts.ru

        Вертикальные стойки.

        По сути, это опоры из досок или брусов небольшого сечения, которые устанавливают под каждую стропилу, где-то посередине длины пролета.

        Это те же доски или бруски, которые устанавливают под наклоном к стропилам. Очень часто два элемента (стойки и подкосы) используют одновременно, увеличивая несущую способность стропильной системы.

        Прогонный брус.

        Чтобы уменьшить количество стоек, по нижним краям стропильных ног (поперек них) устанавливают брус, где-то посередине пролета. То есть, стопила будут упираться на него. Но под сам брус монтируют стойки. Их количество уменьшают в два или три раза.

        Стропильная система двускатной крыши Источник gew.tivexako.ru.net

          Стойки под коньковый прогон.

          В принципе, они выполняют стандартную для опор функцию – поддерживают конек. Изготавливают их из бруса, бревен или сдвоенных досок. Надо отдать должное, что стойки этого типа нагружаются достаточно сильно. Поэтому выбирать их надо с большим сечением.

          Это брус, устанавливаемый под стойки, на которые упирается коньковый прогон. По сути, это конек только в нижней части крыши. И располагается он параллельно последнему. Единственное отличие – большее сечение, потому что на лежень действуют большие нагрузки. Необходимо добавить, что лежней может быть много. К примеру, их устанавливают под промежуточные стойки, устанавливаемые по стропильные ноги.

          Затяжка, она же ригель.

          Этот элемент соединяет между собой две стропильные ноги, расположенные друг против друга. Назначение затяжки – не дать стропилам разъехаться в разные стороны. Расположение затяжки может быть разным: у нижних краев стропил, посередине их длины, ближе к коньку.

          Это продолжение стропилы, которое формирует свес крыши. Его используют нечасто. Только в тех случаях, если длины стропильной ноги не хватило, чтобы создать карниз кровли.

          Кобылка – удлинение стропильной ноги Источник krovlya178.ru

            Это доски или рейки, монтируемые поперек стропильной системы. Их назначение – основа для кровельного материала. Сегодня на крышах используют обрешетку разряженную и сплошную. Вторую разновидность собирают не только из досок. Применяют плитный или листовой материал: фанеру, ОСП, ДСП. Главное – оставить зазор между плитами в размере 1 см на случай теплового расширения деревянного покрытия.

            Контробрешетка.

            Это бруски, уложенные по верхним краям стропил, вдоль. Назначение – создать вентилируемый зазор между кровельным материалом и теплоизоляционным пирогом. На холодных крышах не используется. Ширина брусков должна быть не больше ширины стропильных ног.

            Карнизная планка, она же лобовая доска.

            Это доска, которую укладывают между стропилами параллельно карнизу. Она закрывает проем между стеной и кровельной конструкцией, чтобы ветер с пылью и мусором не проникал в чердачное помещение.

            Какими должны быть стропила для крыш

            Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

            • металлические сложно изменить, но этот материал долговечен;
            • деревянные просты в использовании и изменении, но требуют дополнительной обработки;
            • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
            • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
            • смешанные или комбинированные системы.

            Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

            Читать еще:  Как сделать кровлю из профнастила своими руками?

            Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

            Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

            Каким требованиям должно отвечать дерево:

            • 1-3 сорта. Без сколов, сучков и трещин.
            • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
            • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
            • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

            Перечень доборных элементов для кровли

            Вот некоторые доборные элементы кровли на фото:

            Карниз

            Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

            Конек

            Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

            Коньковых элементов кровли в крыше два.

            Первый – «крышка» зазора плоскостей ската кровли.

            Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

            Ендовы

            Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

            Водостоки

            Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

            Капельник

            Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

            Планки

            Коньковая планка защищает конек от климатических факторов.

            Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

            Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

            Установка карнизной планки

            Снегозадержатели

            Снег, скопившийся на крыше здания, может:

            • своей массой проломить крышу и чердачное перекрытие;
            • соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
            • в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

            Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

            Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

            Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

            Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

            1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
            2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
            3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
            4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

            Высота «буквы» от 40 до 60 – 80 мм.

            Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

            Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

            Уголковый снегозадержатель (слева)

            Уголковые снегозадержатели иногда ставят в шахматном порядке.

            Проходные элементы

            Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

            Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.
