Допустимая нагрузка на пустотные плиты перекрытия

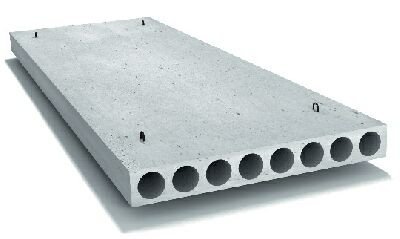

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

  • 30 — длина пустотной плиты перекрытия в дециметрах
  • 12 — ширина изделия в дм
  • 8 — максимальная нагрузка на 1 дм 2 в кг, то есть 800 кг на м 2 , в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м 2 . В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м 2 , как правило, отвечает эксплуатационным требованиям.

Виды и особенности пустотных плит

Многопустотные ЖБИ для горизонтальных ограждающих и несущих конструкций по технологии производства бывают такого типа:

  • ПК – характеризуется применением опалубочного метода формования, при котором заливка бетона осуществляется в специальные формы, имеющие стандартные размеры.
  • ПБ – применяется методика непрерывного безопалубочного формования, при котором получается плита-полуфабрикат большой длины, разрезаемая на элементы заданных габаритов после того, как бетон наберет необходимую прочность.

По толщине ЖБИ подразделяются на такие разновидности:

  • Стандартные — ПК и ПБ с толщиной 220 мм.
  • Облегченные ПНО (производство осуществляется по опалубочной технологии), 1,6ПБ и 3,1ПБ (производятся по современному безопалубочному методу) с толщиной 160 мм.

Друг от друга плиты ПК и ПБ отличаются такими аспектами:

  • Внутреннее армирование – благодаря конструкции армирующего каркаса в изготовленных безопалубочным методом изделиях оказывает возможным резание их под углом от 0 до 180°. Однако лучше всего, если данная процедура будет осуществляться в заводских условиях. Противопоказано разрезание ПК, так как это может стать причиной нарушения несущей способности плиты.
  • Конфигурация продольных технологических отверстий – выполненные по опалубочной технологии изделия характеризуются большими и круглыми пустотами, что делает возможным прокладку инженерных коммуникаций внутри них (например, канализационных стояков).
  • Качество поверхности – благодаря новой технологии изготовления плиты ПБ обладают идеальной геометрией и более качественной поверхностью без сколов и наплывов. Кроме того, можно позволяет сэкономить на последующих отделочных работах.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

  • однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;
  • многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н
  • изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

  • пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
  • железобетонные нарезные панели;
  • плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
  • монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Маркировка

Все железобетонные изделия, которые произведены в заводских условиях, получают собственную маркировку перед поступлением в продажу. В ней зашифрованы основные свойства , включая нагрузку:

  1. Маркировка начинается с аббревиатуры ПК. Эти буквы обозначают тип изделия – плита пустотная.
  2. Первое число указывает на длину в дециметрах.
  3. Второе число равно ее ширине в дециметрах.
  4. Третье число указывает, сколько килограмм способен выдержать 1 дм2 изделия (включая собственный вес).
Читать еще:  Как сделать плиту перекрытия в гараже?

Разберем на примере: допустим, у нас есть изделие с маркировкой «ПК-12-10-8». Что нам говорит этот шифр:

  • Перед нами плита перекрытия;
  • Ее длина примерно 12 дм (1,18м);
  • А ширина около 10 дм (0,99 м);
  • Предельная нагрузка – 8 кг на 1 дм2 = 800 кг/м2.

Определяется нагрузка СНиП (строительными нормами и правилами). 8 кг на 1 дм2 – это стандартное значение для большинства изделий данной категории. Также значение этого показателя с точностью до грамма приведено в специальных справочниках.

Выпускаются изделия с показателем 1000 кг/м2 и даже 1250 кг/м2 (третье число в маркировке – 10 и 12 соответственно). Плита перекрытия 12 – нагрузка равна 1250 кг/м2, так как значения в дециметрах принято округлять до целого.

Если при строительстве будет использована плита перекрытия ребристая, нагрузка на изделие с теми же габаритами будет выше. Ребристые изделия монолитные, в них не предусмотрены отверстия, из-за которых снижается несущая способность конструкции.

Колоссальной несущей способностью обладает П образная плита перекрытия, нагрузка на которую может достигать 2500 и даже 3000 кг/м2. Но сами ребристые и П-образные конструкции оказывают повышенное давление на фундамент, поэтому при строительстве многоэтажных домов в Казани более популярны пустотные конструкции.

Шаг 4. Подбираем класс бетона

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения и других технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы. Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Разновидности пустотных плит перекрытия

Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:

  • с круглыми отверстиями;
  • с пустотами овальной формы;
  • с отверстиями грушевидной формы;
  • с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.

Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий. Различают три типа таких конструкционных изделий:

  • Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
  • Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
  • Панели с пустотами Ø=127 мм (3ПК).
Читать еще:  Как закрепить балки перекрытия и стропила?

На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.

Точечные нагрузки на перекрытия

Расчет точечной нагрузки считается наиболее важным, так как в случае ошибки вся нагнетаемая нагрузка будет приходиться на одну точку в плите, что, несомненно, приведет к обвалу перекрытия.

Согласно специализированной строительной литературе, в одной точке перекрытия может быть сосредоточенно не более 1600 кг, но каждый случай индивидуален и должен учитывать коэффициент надежности постройки.

И даже при всех правильно выполненных подсчетах специалисты советуют распределять точечную нагрузку таким образом, чтобы максимум располагался вблизи несущей конструкции, в которых выполняется усиленное армирование плит и исходных материалов. Несмотря на точный расчет рекомендуется перестраховаться.

Особенности определения точечной нагрузки

Какова величина полезной нагрузки на перекрытие в помещении венткамеры?

Сообщение от Татарочка:
Необходимо уточнять у СМЕЖНИКОВ

Сообщение от troja:
кроме веса оборудования. Ну что это вам даст?

Даст вес оборудования. А что еще нужно, чтобы иметь нагрузку от оборудования?)

Сообщение от Arikaikai:
Татарочка, оборудование отдельно естественно) Обычно люди, говоря «полезная» имеют ввиду «равномерно распределенная на перекрытия»

интересно, в вашем понимании — полезная нагрузка от чего? видимо не от оборудования. тогда от чего интересно? Неужели от ЛЮДЕЙ.

Правильнее будет говорить, полезная нагрузка на перекрытие в помещении венткамеры принимается не менее 200 кг/м2 согласно СНиП 2.01.07-85* табл. 3 п.3, плюс смотри * внизу- нагрузку принимать согласно задания на основании технологических решений.

Сообщение от Arikaikai:
Даст вес оборудования. А что еще нужно, чтобы иметь нагрузку от оборудования?)

Сам же говорил, что нужна равномерно распределённая нагрузка. Т.е. в тм2. А какой прок от того, что смежник скажет, что вес его вентилятора 1524 кг. ну и куда приспособите эту цифру? Хорошо, если он догадается указать, что в плане размеры вентилятора 0.8 х 1.4м, хотя это ещё ни о чём не говорит (числа естесно условные).
p.s.для татарочки: и от людей тоже, в том числе.

Сообщение от troja:
Сам же говорил, что нужна равномерно распределённая нагрузка

Равномерными нагрузками принимаю перегородки, людей и всякую отделку. Оборудование прикладываю по факту его расположения. Так честней.

Сообщение от troja:
Хорошо, если он догадается указать, что в плане размеры вентилятора 0.8 х 1.4м, хотя это ещё ни о чём не говорит (числа естесно условные).

Обычно задания с оборудованием даются с фактическими размерами. Ну или просто мне так всегда везло ^_^ Да, тут конечно понятно, что у бандурины в 3х9 метров в 10 тонн 90% может приходиться на одну половину, а 10% — на другую. Но в основном не сильно промышленные машины вполне себе представляют из себя кубики примерно однородной «консистенции».

Сообщение от Arikaikai:
Равномерными нагрузками принимаю перегородки, людей и всякую отделку. Оборудование прикладываю по факту его расположения. Так честней.

Полагаю спорным сей момент. Конечно с внедрением в нашу жизнь разного рода программных комплексов (ПК) нетрудно задать конкретно размещение местной нагрузки. Предположим, что она у Вас равна 800 кгм2 и занимает 25% площади венткамеры. А на остальные 75% Вы какую нагрузку зададите? 200кгм2? А почему именно так , а не 300? Или вообще не будете никакой не задавать? Ведь там же ничего не стоит, поэтому логично, что ноль. Или всё таки там что то может быть, ну персонал с инструментами и т.п. Да и оборудование сегодня должно стоять в одном углу помещения, а завтра понадобится переместить в другой (ремонт, то, сё). Поэтому мне кажется всё же честнее задавать какую то эквивалентную распределённую нагрузку,пусть с запасом, но поглощающую все возможные варианты размещения оборудования и изменения ситуации. Вот считаем же мы, что полезная нагрузка в жилых комнатах 150 кг и всех это устраивает. А иначе надо чётко определяться с тем, где будет стоять пианино, а в каком месте книжный шкаф.

Читать еще:  Шумоизоляция межэтажного перекрытия по деревянным балкам

Сообщение от troja:
Да и оборудование сегодня должно стоять в одном углу помещения, а завтра понадобится переместить в другой (ремонт, то, сё). Поэтому мне кажется всё же честнее задавать какую то эквивалентную распределённую нагрузку,пусть с запасом, но поглощающую все возможные варианты размещения оборудования и изменения ситуации.

Задание сосредоточенной нагрузки в наихудшем месте будет надёжнее, чем эквивалентная распределённая. Распределённая, конечно, нужна, но ей ограничиваться не стоит.

Сообщение от troja:
Или вообще не будете никакой не задавать? Ведь там же ничего не стоит, поэтому логично, что ноль.

Будут бегать люди иногда))

Сообщение от troja:
А на остальные 75% Вы какую нагрузку зададите? 200кгм2? А почему именно так , а не 300?

Бегающие люди вряд ли наберут 300. Откуда-то ж эти 150 для жилья вывели, хотя, если я встаю на одну ногу, под ногой гораздо больше получается. А вдруг целая комната таких как я?) 200 — с запасом на то, что люди будут бегать с чем-нибудь в руках.

Сообщение от troja:
Да и оборудование сегодня должно стоять в одном углу помещения, а завтра понадобится переместить в другой (ремонт, то, сё).

Вообще вот недавно КМ делал для одного небольшого промздания, там достаточно важная штука — расположение оборудования — в металле. Делал так: разрисовал в автокаде все машины из тех, что дали в техзадании, нарисовал грузовую площадь и пытался уместить там как можно больше самых тяжелых штук. Выглядело это вот так: (см. картинки во вложении).

А здание в ЖБ считал — дал две расчетные ситуации:
1) Оборудование по факту (с запасом и поближе к центру пролета)
2) Оборудование, размазанное по комнате (тоже с запасом) — из расчета, что оборудование из комнат вытаскиваться точно не будет (не поместится), а перепланировка этажей в ближайшие лет 20-30 не планируется точно.
Суть в том, что получил слабенькое влияние оборудования на НДС (непромышленное здание), которое при рассмотрении собственного веса, полезных нагрузок, высоких перегородок (под 3-4 кПа только от них), полов и т.д. просто незаметно.

Сообщение от Brandashmыg:
Задание сосредоточенной нагрузки в наихудшем месте будет надёжнее,

А чем надёжнее то? И откуда Вы знаете, что это место наихудшее?

Сообщение от Похититель кошек:
А что такое полезная нагрузка?

Такое определение в нормативах вряд ли существует.
А понимают под ним «нагрузки на элемент, без учета собственного веса конструкций». А «полезная» она, потому что эта нагрузка, приложенная к элементу, заставит его «выполнять работу», что будет «полезно» замышлявшему конструкцию. Иными словами — та нагрузка, которая будет вызывать «работу» элемента, и на которую, в свою очередь, элемент будет рассчитан.
