Новое требование пожарной безопасности к огнестойким кабелям и кабельным линиям

Новое требование пожарной безопасности к огнестойким кабелям и кабельным линиям

Согласно Техническому регламенту «О требованиях пожарной безопасности «:

4.5 Кабельные линии систем противопожарной защиты должны сохранять работоспособность в условиях пожара в течение времени, необходимого для функционирования конкретных систем защищаемого объекта.

4.6 Кабельные линии систем оповещения и управления эвакуацией (СОУЭ) и пожарной сигнализации, участвующие в обеспечении эвакуации людей при пожаре, должны сохранять работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.

Почему выполнение данного требования так необходимо в настоящее время?

Как известно, пожары в местах проведения массовых мероприятий приводят к трагическим последствиям вследствие паники, отсутствия запасных выходов для эвакуации и указателей, а также плохого освещения. В связи с этим крайне остро стоит проблема обеспечения максимальной пожарной безопасности общественных зданий. При этом очень важно предусмотреть в случае пожара необходимость сохранения бесперебойной работы систем подачи воды, осветительной сети, аварийной сигнализации, вентиляции и тем самым минимизировать человеческие и материальные потери. Из статистических данных: ежегодно в России происходит 220-250 тысяч пожаров, которые продолжают наносить большой экономический ущерб и часто сопровождаются человеческими жертвами.

Мы долго говорили о стандартизации и необходимости законодательной базы. И вот оно, свершилось! Вступивший в силу Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности » внес существенные изменения в регулирование этой сферы и ужесточил требования пожарной безопасности в части применения кабелей и кабельных линий.

В зависимости от расчетного времени эвакуации при проектировании и строительстве зданий и промышленных сооружений необходимо закладывать требования ко времени функциональной способности кабельных линий в условиях пожара согласно № 123-ФЗ ГОСТ Р 53316-2009. Минимальное время, необходимое для эвакуации, составляет 30 мин., для зданий повышенной этажности требуется 60 мин., для работы спасательных служб требуется 90 мин. В высотных зданиях, на стадионах, в торговых центрах, больницах, портах и т.д. необходимо принять надлежащие меры предосторожности, чтобы в случае пожара все важные для общей безопасности системы продолжали работать. При этом решающую роль играют низковольтные кабельные линии электроснабжения, которые могут быть непосредственно в зоне пожара. Они должны быть реализованы таким образом, чтобы снабжать противопожарные системы безопасности электроэнергией в течение определенного промежутка времени в условиях пожара и при этом уменьшить возможный ущерб имуществу и здоровью людей.

Именно поэтому все электрические кабели, обеспечивающие заданные требования при пожарах, должны обладать свойствами, представленными в табл. 1.

В настоящее время производство кабелей с сохранением работоспособности, которые питают оборудование, предназначенное для жизнедеятельности объекта и эвакуации людей при пожаре, является необходимым условием для обеспечения безопасности.

В практике на огнестойкость кабельных линий оказывает влияние не только конструктивное исполнение кабеля, но и способ его прокладки на объекте. В связи с этим особую важность приобретает вопрос проверки сохранения в условиях пожара работоспособности и целостности кабелей с их конструктивными элементами прокладки (лотками, коробками и т.п.) Проверка на работоспособность кабельных линий при пожаре осуществляется в России по ГОСТ Р 53316-2009. В настоящее время во ВНИИПО МЧС России можно провести испытание (в недавно построенной и отлаженной печи) и подтвердить сохранение целостности кабельных линий в реальных условиях пожара.

Но пока во ВНИИПО решают вопрос о том. какой должна быть сертификация — добровольной или обязательной, мы хотели бы обратить ваше внимание, что в Германии DIN 4102-12 действует с 1998 г. и работоспособность кабельных линий подлежит обязательной сертификации. Если мы не будем учитывать передовой опыт наших немецких коллег, то при закупке кабелей на объекты приоритетным фактором так и останется цена, а не безопасность кабельной продукции, подтвержденная сертификатом с высокими показателями требований пожарной безопасности.

Также необходимо отметить, что если заявителем является производитель кабельной продукции, то сертификат должен подтверждать работоспособность кабелей, инсталлированных на лотках или креплениях, то есть кабельных линий.

Испытания на пожарную опасность кабелей с пожарными характеристиками FR (FE1180) и Е30/Е60/Е90

Термин «огнестойкий» (характеристика FR) присваивается кабелю в результате положительного испытания на устойчивость кабельной изоляции к прямому воздействию огня (FE) по ГОСТ Р 53315-2009 МЭК 60 331.

При испытаниях на устойчивость кабельной изоляции к прямому воздействию огня согласно испытанию ГОСТ Р МЭК 60 331-11-2009 возможно установить, в течение какого промежутка времени механически не нагруженный кусок кабеля (провода) сохранит минимально допустимые изоляционные свойства.

Данный вид испытания проводится только для одного участка кабеля либо провода, помещенного в печь и подключенного к источнику тока и нагрузке. При этом обжигается только 0,5 м длины проводника при воздействии пламени температурой строго 750 °С. Во время испытания контролируются прохождение тока по проводнику и сохранение его изоляции. Обжиг длится в течение 180 минут. Если по истечении времени проведения испытания ток все еще проходит по проводнику, то изоляция сохранила свои свойства и кабелю присваивается категория FR (или FE180 по немецкому стандарту).

Можно сделать вывод, что данное испытание не соответствует действительным условиям инсталляции и реальным условиям пожара.

Устойчивость кабельных линий к прямому воздействию огня (Е) по ГОСТ Р 53316-2009

Отличие данного испытания от указанного выше состоит в том, что испытывается вся кабельная линия как единое целое, а не один кабель. Под системой здесь подразумевается как прокладка кабелей в пучке, так и вся арматура, при помощи которой осуществляется его прокладка, то есть лотки, хомуты. крепежные дюбеля и пр.

В соответствии с уже давно практикующимися испытаниями для строительных материалов и конструкций при анализе используется единая кривая зависимости температуры от времени (ЕТК) ГОСТ Р 30247.0, построенная опытным путем на условиях реальных пожаров в закрытых помещениях.

Температура окружающей среды за пределами печи принимается равной +25 °С. В течение 5 мин. от начала проведения испытания температура в печи поднимается на 550 °С и составляет 575 °С. Спустя 30 мин. ее значение достигает 847 °С (увеличение температуры на 822 °С), что соответствует ЕЗО. Через 90 мин. — 1011 °С (увеличение температуры на 986 °С), что соответствует Е90.

При проведении данного испытания выбирается наибольший анкерный пролет (не менее 3 м) участка механически максимально нагруженной кабельной линии, состоящей минимум из двух параллельно идущих кабелей. Таким образом, опыт максимально приближен к условиям реального пожара.

Испытание считается пройденным успешно при условии, что каждый из кабелей пропускает ток и сохраняет изоляцию после истечении либо 30 мин., либо 60 мин., либо 90 мин. после начала проведения испытания. В таком случае системе присваивается соответствующий класс ЕЗО, Е60, Е90 (согласно DIN 4102-12).

Отличия испытаний

Уникальность проводимых испытаний для всей кабельной линии дает возможность по-настоящему оценить ее потенциал в условиях реального пожара.

Таким образом, проверка функционирования кабельных прокладок, а не только кабелей в условиях пожара, дает более объективную информацию по огнестойкости цепей электроснабжения противопожарных систем объекта. Использование при испытаниях только положений публикации МЭК 60 331. касающихся огнестойкости кабелей, оставляет без внимания влияние электромонтажных и крепежных элементов на возникновение короткого замыкания или прерывание электроснабжения оборудования.

Читать еще:  Кабель для аварийного освещения требования

В связи с вышеизложенным следует отметить, что на этапе проектирования, а впоследствии и монтажа, согласно ФЗ-123 для питания противопожарных систем должны выбираться кабели, обеспечивающие длительность функционирования систем в условиях пожара не менее времени, необходимого для эвакуации людей в безопасную зону согласно ГОСТ 53316-2009.

Химическая безопасность

При пожаре, как правило, возникают факторы, затрудняющие, а порой делающие невозможными эвакуацию людей и тушение огня:

  • Потеря видимости. Часто при пожаре люди погибают только из-за того, что в метре от себя не видят выход, поэтому не менее важным показателем, характеризующим пожарную безопасность кабелей, является дымообразование при горении итлении. В ГОСТР53769-2010, как и в зарубежных стандартах, характеристикой дымообразования является изменение оптической плотности среды при испытании кабелей в камере объемом 27 куб. м по методу МЭК 61034. Кабели, изготовленные из полимерных композитов, например из полиолифина, не содержащие галогенов, выделяют светлый (прозрачный) дым, дающий показатель всего в 10%, в отличие от ПВХ-изоляции, дым от которой дает до 90%.
  • Выделение токсичных веществ. Известно, что при нагревании галогеносодержащих кабелей выделяется хлор, который при реакции с водой образует смертельно опасное для человека соединение — хлорноватистую кислоту: Сl2 + Н20 = НСl + НСlO. Кроме того, кислота, воздействуя на строительный материал,способствует процессу разрушения здания, атакже разрушает контактные группы электрооборудования.

Испытания по оценке токсичности полимерных материалов в РФ осуществляют путем воздействия на белых мышей газообразных продуктов горения. Содержание газов галогенных кислот в пересчете на НО не должно быть более 5,0 мг/г. В странах Европы оценку токсичности осуществляют путем измерения концентрации выделившихся газов и соотношения концентрации каждого газа к предельной ее концентрации, которая может вызвать летальный исход человека при воздействии 30 мин.

Из вышесказанного следует, что в тех местах, где требуется уровень безопасности, превышающий обычные стандарты для кабелей из ПВХ, нужны огнестойкие кабели с изоляцией и оболочкой из полимерных композиций , не содержащих галогены, с низким дымогазовыделением.

В заключение мне хотелось бы пожелать проектным, строительным и эксплуатационным организациям ответственно относиться к выбору оборудования и материалов для безопасного функционирования зданий и сооружений, поскольку мы это делаем для нас и наших детей.

Опубликовано: Каталог «Пожарная безопасность»-2013

Основные виды кабеля

На отечественном рынке продукции для противопожарных систем предлагается широкий выбор различных проводов. В зависимости от решаемых задач можно выбрать кабель для систем пожарной сигнализации следующего вида.

  • КПСЭ, КПС – сюда относятся монтажные провода, применяемые в конфигурациях противопожарной защиты;

  • КШМ, КШСЭ – кабель для пожарных датчиков и прокладки сигнализационных шлейфов;

  • КУНРС – это установочный огнеустойчивый кабель для подачи питания к охранным устройствам;

  • КСБ – к этой серии относится огнеустойчивый интерфейсный проводник типа «витой пары», с помощью которого подключаются автоматические системы защиты от пожаров;

  • КСБГ – огнеустойчивый гибкий провод для пожарной сигнализации промышленных объектов.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ

Кабельная продукция, которая используется при прокладке коммуникаций пожарной сигнализации имеет однотипную конструкцию и отличается только сечением проводов и материалами, применяемыми в процессе их изготовления.

Внутренние токопроводящие жилы изготавливаются из медной проволоки, которая в отдельных случаях может быть покрыта оловом. Снаружи они защищаются оболочкой из кремнийорганической резиновой смеси, способствующей повышению прочности и огнестойкость кабеля.

При этом несколько таких жил могут быть свиты между собой (скрутка) и обернуты алюминиевой фольгой, что обеспечит защиту от ложных срабатываний сигнализации под влиянием электромагнитных помех.

Вся конструкция кабеля покрывается защитным слоем из специальных ПВХ материалов или кремнийорганического каучука. Эти виды покрытия нетоксичны и отличаются низким дымовыделением. Кроме того они способны выдержать достаточно длительное воздействие открытого огня.

В тех случаях, когда кабелю необходимо придать дополнительную огнестойкость, применяют обмотку его наружной поверхности:

  • стеклослюденитом, что обеспечивает работоспособность кабеля при нагреве до температуры +700°С на протяжении не менее 3 часов;
  • металлизированной магнезиальной изоляцией, позволяющей кабелю работать под воздействием открытого огня не менее 2,5 часа.

Номенклатура пожарных проводов и кабелей.

Отечественный рынок продукции, предназначенной для использования в системах пожарной сигнализации, предлагает потенциальному потребителю обширный выбор кабельной продукции. При этом проводные линии, с помощью которых все элементы системы соединяются между собой можно разделить на слаботочные и силовые.

К слаботочным видам относятся кабели типа:

  • КПСЭ и КПС монтажные провода, используемые в различных конфигурациях систем пожарной сигнализации;
  • КШСЭ и КШМ кабеля, используемые при прокладке сигнальных шлейфов и подсоединения пожарных извещателей;
  • КСБ огнестойкий интерфейсный кабель (витая пара) для подключения автоматических систем;
  • КСБГ гибкий огнестойкий провод для монтажа сигнализации на промышленных объектах и др.

Для подключения оборудования к сетям электропитания используются силовые кабеля типа:

ШВВП используется для подключения к сети переменного тока напряжением 220 В. прокладывать его можно как внутри помещений, так и снаружи. Однако при использовании снаружи зданий кабель необходимо укладывать в гофрированный металлический рукав.

КУНРС установочный огнестойкий провод для подключения устройств, работающих под напряжением 450. 750 В переменного или до 1000 В постоянного тока. Он гарантированно остается работоспособным при воздействии открытого огня на протяжении 180 мин.

Какой кабель лучше выбрать для системы пожарной сигнализации: виды и особенности прокладки

Кабель для пожарной сигнализации должен отвечать всем международным стандартам. Это важный элемент системы, который соединяет датчики с блоком управления.

Для них предусмотрены особые требования, так как в момент воспламенения предупреждающий сигнал должен успеть оповестить граждан в здании до того, как проводка сгорит, а сами датчики расплавятся.

Нормативные требования к кабелю ПС

Все кабели противопожарной безопасности имеют свои нормативы.

  • Огнестойкость — это способность кабеля противостоять воздействию на него высокой температуры.

То есть даже если пожар начал распространяться по помещению, вся противопожарная система должна работать в таких условиях без сбоев.

Все горючие материалы делятся на несколько категорий:

  • горючие (Г);
  • трудногорючие (ТГ);
  • негорючие (НГ).

Для противопожарных кабелей используют негорючие материалы. Следовательно, на изоляции обязательно должна быть маркировка «НГ».

Токсичность. Очень неоднозначный показатель. Он определяет, сколько ядовитых веществ выделяется в воздух во время пожара.

Классы огнестойкости кабеля

Чтобы проверить огнеупорность кабеля берут 1 м образца кабеля и закрепляют его на испытательной поверхности (обычно это металлическая лестница).

В результате должен получиться определённый объём изоляционного (неметаллического) материала.

    A (F/R) — категория, которая используется в помещениях с минимальным количеством людей. Способно выдерживать прямой контакт, с пламенем в течение 40 мин, при воздействии 7л на 1м кабеля.

A — 7 л. Время 40 мин.

B — 3,5 л. Время 40 мин.

С — 1,5 л. Время 20 мин.

D — 0,5 л. Время 20 мин.

В зависимости от этого определяется тип кабеля.

Читать еще:  Аварийное освещение в котельной требования

Основные показатели горючести материала делятся на несколько категорий:

  • НГ — кабель, который противостоит возгоранию. Обычно такая маркировка кабеля должна выдерживать температуру класса A — D. Его прокладывают в открытых системах, не применяют внутри населённых помещений.
  • НГ-LS устанавливают внутри общественных зданий. Во время пожара не образует дыма или ядовитых испарений. Его могут использовать на местах с повышенным риском взрывоопасности.
  • НГ-HF устойчиво к окислительным процессам. Материал не содержит галогена, поэтому в процессе эксплуатации не образует коррозии. Монтаж таких проводов производится в местах большого скопления людей (магазины, выставки, гипермаркеты, театры, цирк и т.д.).
  • НГ FRLS, НГ FRHF выделяют минимальное количество вредных веществ, при горении. Его используют в помещениях, где процесс не должен прекращаться даже во время пожара (реанимации, операционные и т.д.).
  • НГ LSLTх, НГ HFLTx считается самым безопасным типом проводки. Его необходимо устанавливать в тех местах, где находится большое скопление людей, которые не могут сразу эвакуироваться (больницы, дома престарелых, детские садики, школы).

Какой кабель выбрать для системы пожарной сигнализации

  • КПСЭ, КПС

Вполне заменяют многие популярные кабеля.

В отличие от таких моделей, как КПСВВ, КПСВЭВ, КМВВ, КМВЭВ, КСВВ, КСВЭВ имеют лучшие характеристики в плане частоты.

Их прокладывают либо внутри помещений или в закрытых коробах (если проводку тянут на улице).

Выдерживают перепады температур (от -40 о С до +70 о С).

Представленные модели немного отличаются друг от друга.

Так же имеются два типа сердечника (витая пара или пучковая скрутка).

Цена КПС 11 р., КПСЭ 27 р.

Выпускаются специально для учреждений, где находится большое количество людей (больницы, школы, детские садики, бассейны, дома престарелых и т.д.).

Но при этом он очень устойчив к огню. В его задачу входит передача сигнала к пульту управления до того, как огонь переплавит всю проводку.

Питают мощные электроприёмники на местах с повышенной противопожарной безопасностью.

Они обладают хорошим сопротивлением и могут выдерживать напряжение от 450 до 750В.

Центральная жила состоит из нескольких медных проволок (2 — 5 шт.), которые связаны вместе.

Сечение от 0,75 до 16 мм 2 . Изоляция высокопрочная.

Она сделана из особой огнеупорной резины. Проводка защищена алюминиевым экраном (некоторые модели выпускаются без экрана).

Используют для того, чтобы передавать сигнал в условиях большого пожара.

Сигнал проходит с минимальным сопротивлением 1 МГц.

Под изоляцией тянутся жилы, свитые в пары (витая пара).

Оплётка представлена в виде лужёной медной проволоки.

Лучшие иностранные негорючие термокабели

  • FRLS

Это кабели, которые используют только в закрытых помещениях или на улице их прячут в короба или трубы. Т.е., они должны быть защищены от внешних воздействий (влага, прямые солнечные лучи, физические повреждения и т.д.).

Выдерживают температуру от -50 до 70 о С. Стоимость примерно 23 р.

Более устойчивые модели. Их не нужно закрывать в коробах на открытом воздухе. Изоляционный материал, из которого они созданы, защищают проводку от внешних воздействий. Выдерживают перепады температуры от -60 до +80 о С. Стоит около 65 р.

Минимально необходимое сечение

Допускается минимальное сечение для кабеля 0,5 мм.

Прокладка провода

Существуют несколько требований, которые необходимо выполнять во время прокладки противопожарного кабеля:

  1. Все шлейфы должны быть цельными. То есть перед монтажными работами лучше купите проводку с запасом, чтобы не было никаких соединений.
  2. Во время работ следует использовать только медную проволоку.

Но в других местах достаточно будет использование обычных проводов.

  • Из-за того, что все противопожарные кабеля имеют значительный вес, воздушную прокладку следует делать из стального троса. Но при этом он должен быть натянут как струна, без изгибов и провисаний.
  • Около 10% припуска должно пойти на термическую усадку.
  • Как видно из пункта 1, наращивание кабеля не допускается, но бывают ситуации, когда необходимо соединить два кабеля.

    В этом случае делается исключение, но соединяют только силовые линии:

    1. Каждый следующий кабель должен быть длиннее предыдущего на 2 -3 см.
    2. Снятая изоляция не должна превышать 1 — 1,5 см.
    3. Чтобы правильно соединить оголённую проводку, необходимо выполнить взаимную перекрёстную скрутку. 2 витка для одножильного кабеля и 5 витков для многожильного.
    4. Припой должен обязательно наноситься.

    Стоимость

    Покупка кабеля противопожарной безопасности должна отвечать всем нормам и стандартам.

    Чем выше требования, тем дороже обойдётся кабель.

    В местах, где находится большое количество людей, которые не в состоянии быстро покинуть здание при пожаре, кабель должен обладать минимальной токсичностью при возгорании.

    Огнеупорность — это тоже немаловажный момент при покупке кабеля. Чем дольше изоляция сможет выдерживать прямое возгорание, тем дороже будет стоить проводка. Особое внимание стоит отметить отдельным бронированным кабелям, которые противостоят не только пожару, но ещё и взрывам.

    При покупке огнеупорного кабеля следует обращать внимание на следующую маркировку. От неё зависит цена проводки.

    • КС — кабель, который выпускается исключительно для сигнализации.
    • КМП — малогабаритный кабель с особой полиэтиленовой изоляцией сердечника.
    • ВВ — ПХВ оболочка двойная.
    • Э — кабель экранирован и защищает от радиопомех.
    • НГ — аббревиатура расшифруется как «не поддерживает горение».
    • LS — пониженный уровень дыма.

    Где заказать кабель для пожарной сигнализации

    В Москве

    • ВОЛЬТ http://77volt.ru Очаковское шоссе, д. 32 Телефон: +7 (499) 703-3412
    • AnLan >http://anlan.ru ул. Котляковская, д. 7, пом. VIII, ком. 2, офис «АнЛан» Телефон: 8 (495) 363-86-89
    • Завод энергокабель http://www.energokab.ru г. Электроугли, ул. Полевая, 10 Телефон: +7 495 221-89-93

    В Санкт-Петербурге

    • Мир Охранных Систем http://visier.ru метро Старая деревня БЦ ГУЛЛИВЕР корпус 1, следующая дверь за зоной разгрузки этаж 2, оф. 209 Телефон: (812) 449-54-60
    • Сектор-СБ http://sector-sb.ru проспект Римского-Корсакова, д.73/33, 3 этаж, офис 309. Телефон: (812) 677-85-80 (многоканальный)
    • ФайвПоинт http://tdfivepoint.ru ул. Возрождения, д. 20а, лит. А Телефон: +7 952 374 36 26

    Пожарная сигнализация, в первую очередь, должна сообщить гражданам, которые находятся в здании, тревожное сообщение, прежде чем огонь выведет из строя все системы.

    Проводка — это один из основных катализаторов, который вовремя передаст сигнал, чтобы люди покинули здание, перед тем как огонь сожжёт всю проводку.

    Как производится монтаж?

    Существует инструкция, в соответствии с которой должен производиться монтаж кабеля для противопожарной сигнализации, в том числе шлейфа. Стоит выделить несколько основных положений.

    • Строго воспрещается удлинять провод в рамках одного кабеля для передачи данных.
    • Используемое изделие должно иметь исключительно медный проводник.
    • В помещениях с повышенной опасностью возгорания используют кабели, на поверхности которых предусмотрена термоустойчивая или броневая обмотка, во всех остальных можно использовать простые.
    • Стальной трос должен выступать опорой при прокладывании линии из термоустойчивого кабеля, поскольку он имеет большой вес. Провисания не должно быть вообще.
    • Термическая усадка допустима в процесс эксплуатации не более чем на 10%.
    • Многожильный медный провод может иметь минимальный диаметр 0,5 мм, при этом учитывают падение напряжения.
    • От установленной электрической линии по правилам кабель, который питает систему оповещения, управления или контроля должен находиться на расстоянии 0,5 метра. Только так возможно предотвратить появление помех.
    • Использование металлической гофры дает возможность прокладывать провод в пустотах стены под половым покрытием или над навесным потолком.

    Если сертифицированная линия монтируется за территорией промышленного или иного объекта, то она обязательно должна быть подземной. В случае когда это невозможно, организуется навес, который позволяет уберечь провода от негативного воздействия внешней среды. Ревизия линии обязательно проводится раз в 3 месяца. Она должна включать визуальный осмотр объекта, оценку качества изолирующего слоя. При появлении случаев частого ложного срабатывания появляется необходимость прозвонить линию. Для этого используется универсальный тестер.

    Соединять между собой допускается исключительно электрически проводники, а не наращивать линию.

    Проверка на прочность

    По методике ГОСТ Р 53316-2009 вся кабельная линия (кабель, проложенный в лотке, металлическом рукаве, гофротрубе и т.д.) испытывается как единое целое. Данные ужесточения требований пожарной безопасности введены неслучайно. Бывали случаи, когда огнестойкие кабели крепили к несущим конструкциям пластиковыми стяжками и другими элементами, которые при возникновении пожара не могли обеспечить целостность линии.

    Под воздействием открытого пламени горючие стяжки и крепежи плавятся, кабель (пусть и в специальной огнестойкой оболочке) падает вниз, рвется и теряет работоспособность. Не выдерживаются требования к пределам огнестойкости, нарушается работа важнейших систем жизнеобеспечения зданий, значительно уменьшается время на эвакуацию людей. Так экономия на крепежных элементах для снижения стоимости монтажа приводит к печальным последствиям.

    Чтобы предупредить подобные нарушения, огнестойкую кабельную линию испытывают в комплексе. В замкнутом пространстве собирают линию: кабель, лоток, крепление в зависимости от поверхности (потолок, стена, пол) – и имитируют условия пожара. Согласно методике проведения испытаний по ГОСТу, температура в камере повышается и по истечении первых 15 минут может достигать 1000 °С.

    Каждый кабель имеет свой источник тока и приемник в виде лампочки. Как только лампочка перестает гореть, специалист фиксирует время отключения линии. Таким образом, по итогам испытания элементам, в том числе кабеленесущим системам, присваиваются классы огнестойкости от Е15 до Е90, где Е — факт сохранения сигнала, а число — время, которое выдержала система до момента разрыва сети. Эти данные фиксируются в протоколе испытания.

    После этого выдается сертификат соответствия НСОПБ. Получение сертификата подразумевает обязательное прохождение испытаний в аккредитованной лаборатории.

    Тип сертификации

    Существуют два типа сертификации: добровольная и обязательная, – и на рынке присутствуют оба варианта. Производители, которые сертифицировали свои решения в числе первых, проходили обязательную сертификацию. В дальнейшем многие сертификационные органы отказались от нее и перешли на добровольную. В официальном письме от ФГБУ ВНИИПО МЧС России разъясняется, что кабельная линия не подлежит обязательной сертификации: «Информируем вас, что на кабельные линии не требуется обязательное подтверждение соответствия требованиям Федерального закона от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» в форме обязательной сертификации, так как в указанном регламенте они не поименованы в ст. 146, где перечислена продукция и схемы подтверждения соответствия требованиям пожарной безопасности. В соответствии со ст. 144 Технического регламента формой оценки соответствия кабельных линий могут быть исследования (испытания) в аккредитованной испытательной лаборатории по методике, изложенной в ГОСТ Р 53316–2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания». Поэтому у компаний, которые сертифицировали кабельные линии в 2014 г., срок действия сертификата обязательного заканчивается, после чего будет получен добровольный сертификат. Со временем они все обновятся, следовательно, тип сертификата не должен влиять на выбор решений.

    Как сертификат поможет монтажникам

    В сертификате огнестойкой кабельной линии прописывается методика монтажа: рассмотрены все возможные составляющие и их комбинации, для каждого варианта комплектации ОКЛ указаны время работоспособности и пределы огнестойкости. Если придерживаться инструкции из сертификата, то ошибиться при монтаже ОКЛ невозможно.

    Рассмотрим конкретный пример: сертификат соответствия на ОКЛ IEK Spetskabline FR, включающую огнестойкий кабель НПП «Спецкабель», перфорированные, неперфорированные и проволочные металлические лотки IEK ® , а также огнестойкие монтажные коробки производства ФНПП «Гефест», компании «Ленспецавтоматика» и ОПП «Элмет». В приложении к сертификату прописаны все возможные для использования марки кабелей с разными характеристиками и номинальными сечениями и все допустимые системы металлических кабельных лотков, указано фактическое время работоспособности линии в случае пожара и обозначены технические условия (ТУ), в соответствии с которыми изготовлена продукция.

    Совместно с производителями кабеля IEK GROUP разрабатывает схемы монтажа системы, которыми необходимо руководствоваться. В схемах прописано, как укладывается кабель, как фиксируется к основанию, какой лоток для какого объёма кабеля подходит. Только при выполнении требований инструкции производитель может гарантировать заявленные показатели огнестойкости, которые указаны в сертификатах продукта.

    Поэтому надзорные органы при приемке огнестойких кабельных линий тщательно проверяют, соответствует ли ОКЛ предъявляемым документам. И если сертификата на нее нет или он есть лишь номинально, а монтажные инструкции не соблюдены, объект не вводят в эксплуатацию.


    Требования применяемые к охранно-пожарному кабелю

    У каждого типа кабеля имеются свои требования, которые должны быть обязательно соблюдены во избежание различных неполадок в системе. Так, к примеру, кабель, который применяется в охранной системе, должен удовлетворять следующие требования:

    • высокой уровень стойкости при взаимодействии с окружающей средой и химическими веществами;
    • высокий уровень стойкости при различных возгораниях;
    • не иметь абсолютно никаких токсичных веществ, выделяющих при высокой температуре;
    • иметь диаметр сечение не меньше чем 0,22 мм.

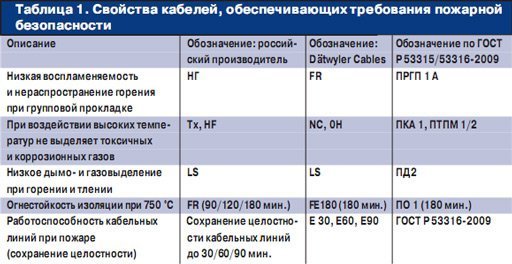

    Кроме того вы должны обратить внимание на то, что вся продукция, непременно, должна иметь в своем наличии сертификат, который будет подтверждать качество. Они также указывают на то, что товар сделан согласно ГОСТ 53315-2009. В данном сертификате обязательно будет содержаться вся необходимая информация, которая расскажет о том, что кабель соответствует всем требуемым стандартам:

    1. В обязательном порядке кабель должен соответствовать всем техническим стандартами внутри страны и за ее пределами.
    2. Также очень важно, чтобы данный кабель имел высокий уровень огнеустойчивости.
    3. Кабель также не должен быть хорошим посредником в распространении огня.
    4. Подобные кабели также не должны иметь никаких вредных воздействий на окружающую среду, в том числе и на здоровье человека.
    5. В случае перенагрева провода он должен выделять минимальное количество дыма.

    Если кабель удовлетворяет все вышеперечисленные требования, то покупатель может быть спокоен за безопасность предприятия, где они будут применяться. Кроме того на отечественных рынках имеется огромный ассортимент различных проводов как собственного производства, так и зарубежного. А для того чтобы работа протекала более продуктивно, необходимо с особой тщательностью подбирать продукцию, которая в будущем будет справляться с поступающей нагрузкой и соответствовать всем международным стандартам. Помимо этого вы должны учитывать область применения тех или иных кабелей и выбрать наиболее подходящий именно вашей системе сигнализации. Следуя всем этим, довольно не сложным правилам, вы сможете обеспечить своему предприятию надежную защиту и высокую безопасность.

    На видео: Обзор кабеля КСБСКнг-FRLS для охранной и пожарной сигнализации.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
