Инструкция по монтажу водяного теплого пола

Инструкция по монтажу водяного теплого пола

Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

  • оптимальное для человека распределение тепла по помещению;
  • отсутствие циркуляции пыли из-за конвекции воздуха;
  • высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
  • эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
  • полная электробезопасность;
  • отсутствие электромагнитных полей и проблем с высушиванием воздуха;
  • срок службы до 50-ти лет;
  • плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

  • возможные протечки воды;
  • невозможность укладки в узких коридорах;
  • относительная дороговизна;
  • большие затраты по времени на устройство;
  • высокие нагрузки на перекрытие из-за большого объема бетона;
  • подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
  • низкая ремонтопригодность;
  • высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Первоначальные затраты на обустройство водяного ТП выше радиаторного аналога в 1,5–3 раза. Однако благодаря экономичности подобный теплый пол окупается за 3–5 лет.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Какие трубы использовать для теплого водяного пола.

Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.
Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество.

Как работает сервопривод для теплого пола?

Сервопривод — это электромеханическое устройство, которое позволяет открывать и перекрывать линию на обратке теплоносителя отдельного контура.

Как работает сервопривод для теплого пола? Он состоит из электропривода и нажимного штока — этот шток воздействует на клапан, который находится в коллекторе теплого пола и в зависимости от состояния терморегулятора принимает открытое или закрытое положение.

Регулировка расхода по контуру осуществляется со стороны подачи теплоносителя.

Сервопривод накручивается на обратный коллектор. На тот контур, которым следует управлять (т.е. вы должны знать где какой контур на коллекторе куда идет труба от него). У коллекторов для теплого пола (если вы ставили именно такой) резьба для установки сервопривода унифицирована. Т.е. подойдет любой.

Для установки сервопривода необходимо снять штатный колпачок и накрутить сам сервопривод.

После установки сервоприводов на все контуры, необходимо соединить их с управляющим блоком (в случае беспроводной системы). Настроить сигналы с терморегуляторов. Т.е. определить каналы, по которым они будут управлять тем или иным сервоприводом. Или подключить их напрямую к термодатчикам если они проводные. И тогда управление будет осуществляться напрямую подачей или отсутствием питания на сервоприводе.

Сервоприводы могут быть «нормально открытые» или «нормально закрытые». Это значит, когда напряжение отсутствует он позволяет теплоносителю циркулировать (нормально открытый). Или не позволяет (нормально закрытый).

Какой сервопривод ставить на управление температурой водяного теплого пола?

Логичнее выбрать «нормально открытый». При таком варианте на сервопривод в большем %-ном соотношении по времени напряжение подаваться не будет и теплоноситель будет циркулировать (т.е. отопление будет работать). Однако большинство (если не все) терморегуляторы или блоки управления температурой теплого пола позволяют управлять как нормально открытыми, так и нормально закрытыми сервоприводами в зависимости от клемм к которым их подключат.

Читать еще:  Как класть ДСП на пол?

Чем крепить трубы водяного пола

При использовании полистирольной плиты вопрос крепления решен за счет уже существующих пазов. Остается нерешенной проблема относительно того, на что крепить трубы, уложенные на армированную сетку.

Существует несколько вариантов этого вопроса:

    Хомуты – самый дешевый способ, позволяющий уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используют хомуты, которые в обычной ситуации применяют в электрике для связывания провода.

Клипсы – эффективно заменяют защелки, применяемые при полистирольном методе монтажа. Фиксирующие клипсы дают достаточно пространства для расширения трубы при нагреве. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.

  • Панели для укладки труб или фиксирующие планки . Преимуществом метода крепежа панелями является возможность быстрого выполнения монтажных работ. Направляющие для крепежа труб монтируются согласно предварительно составленной схемы. Фиксация проводится с помощью защелок, что облегчает сложность работ и ускоряет процесс укладки.
  • На решение к чему крепить трубы, влияет выбранный метод монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать панели для укладки и готовые клипсы. В небольших комнатах можно обойтись хомутами.

    Подключение к системе отопления

    Осуществлять подключение водяного теплого пола к централизованной системе отопления недопустимо. На это имеется несколько причин:

    • Большое гидравлическое сопротивление в трубах.
    • Плохое качество теплоносителя.
    • Возможные гидроудары, из-за которых повреждаются трубы.
    • Температурный хаос в системе отопления и др.

    Что касается подключения к системе отопления, которое реализовано от установленного котла, то необходимо обустраивать смесительный узел. Он необходим для того чтобы понижать слишком высокую температуру теплоносителя для теплого пола.

    Радиаторную систему принято считать высокотемпературной, а теплые полы – низкотемпературной. Если для радиаторов необходим теплоноситель с температурой 80-90°С, то для теплого пола достаточно 35-45°С. И чтобы понизить уровень температуры, используется смесительный узел.

    Конструкция смесительного узла включает в себя следующие компоненты:

    • Обратный клапан.
    • Температурный датчик.
    • Циркуляционный насос.
    • Трехходовой смесительный клапан.

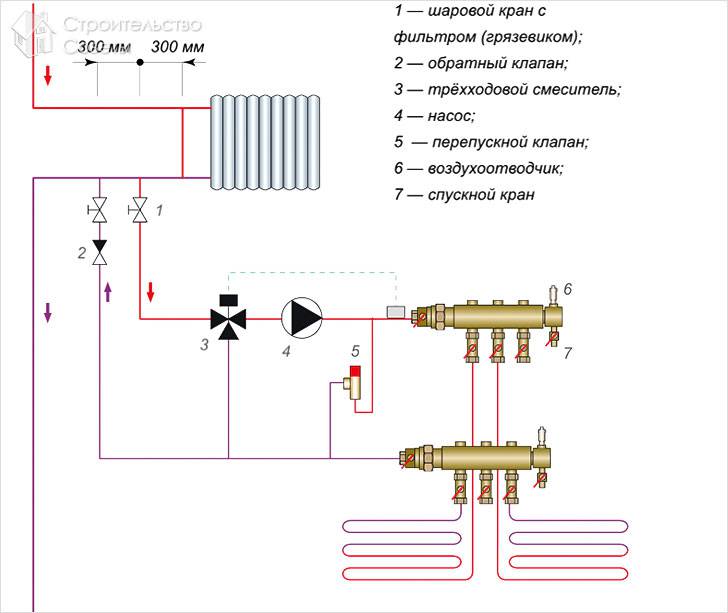

    Схема подключения выглядит следующим образом:

    1. На подачу монтируется насос, затем температурный датчик и только после этого трехходовой смесительный клапан. Вся эта конструкция подключается к трубе системы отопления.
    2. На обратку необходимо установить обратный клапан. Его выход подключается к трубе с охлажденным теплоносителем, идущим к смесительному клапану.

    В результате такой схемы подключения теплоноситель проходит такой путь:

    • Насос закачивает в систему теплых полов горячую воду 80 °С.
    • Далее, она смешивается с холодной на трехходовом клапане.
    • После этого проходит по всему греющему контуру.
    • И возвращается в систему отопления на обратку. При этом частично остывший теплоноситель подмешивается с горячим на трехходовом клапане.

    Как же осуществляется регулировка температуры теплоносителя при таком подключении? Регулировка происходит благодаря трехходовому смесительному клапану и температурному датчику. В обязательном порядке теплый пол следует оснастить сервоприводом. Вся эта система работает в автоматическом режиме, то понижая температуру, то повышая температуру теплоносителя. Так, достигается максимально комфортная температура теплых водяных полов, и даже босиком вам будет приятно ходить по полу.

    Подготовка к монтажу теплых полов желательна еще на этапе строительства дома. Все коммуникации должны быть удобно расположены. Желательно предусмотреть доступность всех узлов и проводки.

    На слой грунта, в рамках фундамента, насыпается подушка из песка. Вполне подойдет обычный карьерный песок. Каждые 15 см песок тщательно трамбуется. Это обязательное условие, иначе полы могут просесть. По ходу трамбовки песок увлажняется.

    2. Черновой пол.

    Для заливки чернового пола можно делать смесь самому, а можно использовать заводской низкомарочный бетон.

    На небольшие кучки устанавливаются «маяки» из металлопрофиля. Они позволят залить черновой пол из бетона по уровню.

    Постепенно заливается бетон и тщательно разравнивается по уровню металлопрофиля. Для этого можно взять толстую рейку. А можно сделать специальную швабру.

    После высыхания стяжки чернового пола нужно убрать все неровности, чтобы гидроизоляция не порвалась. Зачистить.

    3. Гидроизоляция.

    Если в стенах предусмотрена гидроизоляция, достаточно ее продолжить. Праймер наносится ниже предполагаемого уровня чистового пола.

    В качестве паро-гидроизоляции можно использовать толстую пленку, но стеклоизол будет гораздо надежнее.Итак, укладываем стеклоизол внахлест.

    Места накладки предварительно смазываются битумной мастикой. Можно использовать валик для прикатки обоев. Растворитель праймера токсичен. Нужно хорошо проветривать помещение в процессе работы и до его полного высыхания. Только потом укладывается стеклоизол с нахлестом в 100 мм.

    Стыки запаиваются. Для этого лучше всего подходит газовая горелка.

    4. Утеплитель.

    Утеплитель пеноплекс укладывается в два слоя «вразбежку»: первый слой вертикально, второй – горизонтально. Его минимальная толщина 50 мм. Керамзит и минерало-ватные утеплители не подходят для теплого пола, так как впитывают влагу.

    Если есть желание уложить подложку из фольги для инфракрасного отражения, то стелить ее желательно под пеноплекс, так как при заливке стяжки бетоном она разрушается.

    По контуру комнаты монтируется демпферная лента, чтобы стены и стяжка не потрескались при нагреве. Высота ленты должна быть выше стяжки теплого пола.

    Зазоры между листами пеноплекса заполняются клей-пеной для ППС ( она меньше расширяется). Если черновой пол под пеноплексом не везде получился ровным, перепады можно исправить обычным песком.

    Читать еще:  Как положить ОСБ на бетонный пол?

    5. Начало монтажа радиаторов.( Если требуется).

    Когда в доме предполагается еще и радиаторное отопление, то можно его монтаж начать на этапе первого слоя пеноплекса.

    • Вывешиваются радиаторы, потом в стенах под них делаются штробы. Для таких работ используется штороборез или болгарка с алмазным диском и перфоратор.
    • Для ремонтопригодности все трубы расположить в 100 мм от стен.
    • Радиаторы крепятся на нейлоновый нагель.
    • Накручиваются муфты. На всех пластиковых деталях лучше предусмотрительно сделать карандашную отметку.
    • Пайка труб. Пользуясь разметкой по месту, получается просто идеально. Двойная отметка ставится для контроля захода трубы и ее поворота. Пластик быстро твердеет, поэтому, отметки позволят выполнить соединение быстро.
    • Для того чтобы стяжка и трубы на штробах не потрескались, все трубы должны быть закрыты теплоизоляцией.
    • Трубы от радиаторов выводятся в котельную. По всем помещениям они проходят в стяжке ( изолируются).

    6. Монтаж арматуры и самого пола.

    Так как все эти работы ведутся параллельно, то сложно их разделять.

    Укладывается второй слой пеноплекса ( можно и не укладывать, если нет риска потери тепла).

    На пеноплекс укладывается арматурная сетка с ячейками 150*150 мм. Толщина прута сетки не менее 5 мм. Между собой сетку можно скрепить изолентой.

    Укладка гибких пластиковых труб начинается от коллектора. Трубы крепятся к арматурной сетке пластиковыми хомутами.Можно использовать маты для раскладки труб. Сама укладка идет в виде «улитки» по 60-70 м. На комнату в 24 кв м. получается 4 «улитки». Чтобы вода не грела обратку, используется теплоизоляция. Можно использовать недорогие трубы компайт пекс А 16 мм.

    На месте дверного проема, где происходит слияние двух труб одной комнаты и двух труб другой комнаты, делается терморазрыв. Трубы в этом месте покрываются теплоизоляцией. Так делается во всех дверных проемах.

    Трубы идущие к коллектору заодно подогревают коридор. Трубы от коллектора покрываются теплоизоляцией, чтобы не нагревать обратку. Все трубы, входящие в коллектор должны быть заизолированы и в самом коллекторе и скреплены хомутами.

    Под арматурную сетку подкладываются подставки на расстоянии каждые 60 см. (это 4 клеточки арматуры). Без этих прокладок сетка не будет армировать стяжку.

    7. Опрессовка системы.

    Прежде чем приступить к заполнению бетоном стяжки нужно обязательно опрессовать систему. Если есть риск замерзания, можно использовать антифриз. Белые трубы дают возможность наблюдать прохождение жидкости. Проверяется каждая комната. Затем воздух с антифризом стравливается в канистру. Закачивается воздух и на манометре устанавливается на сутки давление, например, в 5 Атм.

    Если стрелка начала отклоняться, то следует остановиться и качать осторожно, чтобы не сломать манометр. Потеря давления говорит о том, что есть проблемы герметичности. Опрессовкой проверяется радиаторное отопление и водоснабжение.

    8. Цементирование пола.

    Из кладочной смеси делаются кучки, чтобы разместить на них «маяки» из арматуры. Шаг выбран такой, чтобы три «маяка» располагались не шире провила. Толщина стяжки — 70 мм. (не меньше 50 мм). Все «маяки» располагаются по одному уровню, вдавливая их в смесь до отметки с лучом лазера. Все «маяки» и порожки с терморазрывом установлены в одной плоскости.

    Перед заливкой пола в состав добавляется фибра и пластификатор. Предварительно они разводятся в ведре, затем добавляются в пескобетон. Если это автобетономешалка, то можно попросить водителя вылить ведро в состав и перемешать в течении 5 мин.

    Заранее сделать из деревянных реек швабру, для растаскивания пескобетона по комнате. При заполнении пространства бетоном нужно быть осторожными и не сбить «маяки». Можно использовать заводской пескобетон М300.

    Нужно обязательно разогнать раствор «правилом» до «маяков».

    Через 12 часов нужно срезать лишний раствор до «маяков», пока он не схватился. Или придется применить шлифовальную машинку с шурупами на доске.

    И обязательно снять «маяки». Так как раствор усядет, а «маяк»-нет.

    Штробы от «маяков» заполнить кладочной смесью.

    Стяжка сохнет 4 недели. За это время нужно проливать ее водой и закрыть пленкой.

    9. Подключение котла.

    Следует заранее продумать, какую площадь планируется отапливать, чтобы выбрать нужную мощность. Чаще используется трехфазный котел на 12 КВ. В проводке используется кабель с жилами 6 кв.мм.

    Краны надежнее собирать на паклю с пастой ( можно на фомленту). Если нет радиаторов, а только теплый пол, то узел подмеса можно не покупать.

    При опрессовке открыть все клапаны и следить за мономертом, чтобы не перекачать.

    С помощью колбочек и клапанов нужно сбалансировать систему, чтобы поток и напор во всех комнатах был одинаковый.

    10. Монтаж чистового пола.

    В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

    Под ламинат можно использовать заливной пол. Сушить стяжку полом ( прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

    Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

    Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.

    Варианты и порядок монтажа

    Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

    Читать еще:  Чем наносить масло на деревянный пол?

    Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

    • циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
    • фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
    • расширительный бачок – устройство для сброса избыточного давления;
    • группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

    При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

    Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

    Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию.

    Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

    Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

    От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

    Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

    Порядок монтажа теплого водяного пола со стяжкой:

    1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
    2. Постелить гидроизолирующую пленку.
    3. Положить утеплитель.
    4. Стыки пола со стеной проложить демпферной лентой.
    5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
    6. Уложить армирующую сетку.
    7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
    8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
    9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
    10. Просушить стяжку и уложить финишное покрытие.

    А дальше можно узнать, что такое водяной теплый пол под ламинат.

    Баня на столбчатом фундаменте. Все по этой теме.

    Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

    Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

    Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

    При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

    В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

    Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

    Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

    Последовательность выполнения подготовительного и основного этапа рассмотрена выше.

    Далее выполняется визуальная проверка всех имеющихся соединений на наличие потёков или пузырение. Причём проверять необходимо не, только все точки соединения, но и контуры на всём их протяжении на предмет выявления возможного наличия бракованных участков трубы.

    Если опрессовка труб тёплого пола выполнялась водой, то достаточно часто выполняется ещё и его контрольный запуск, который даёт дополнительную гарантию надёжности сборки, пока всё трубы не «ушли» в стяжку.

    Опрессовка водяного пола в частном доме выполняется так:

    • Вентилем, стоящим перед коллектором отсекается часть системы, чтобы вода могла циркулировать исключительно по кольцу. Сначала запускается насос, следом за ним котёл (но не на всю мощность). Выполняется визуальная проверка целостности соединений;
    • Открывается петля пола, максимально удалённая от котла. Ждем, пока разница значения температуры воды на обратке и в подающей магистрали составит 5 – 10 град. после этого открывается следующий контур. При каждом подключении очередного контура через воздухоотводчик будет выходить воздух. И так до запуска всех уложенных петель;
    • После этого повышается до 60 градусов температура на подаче (если ваши полы являются единственным источником отопления в доме);
    • При комбинированном отоплении нужную температуру контуров следует выставить на термостатах. При этой max температуре система функционирует 6 и более часов.

    Убедившись, что всё работает нормально, заливаем стяжку (вариант, выполняем настил чистовых полов).
